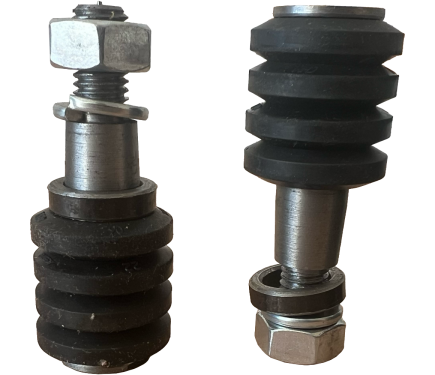

Палец П-2 в сборе
Палец П‑2 в сборе: описание и характеристики
Палец П‑2 в сборе — готовый комплект для монтажа упруго‑втулочно‑пальцевых муфт (МУВП). Предназначен для надёжного соединения валов, передачи крутящего момента, поглощения вибраций и компенсации несоосности.
Состав комплекта
В комплект входят:
-
палец МУВП (тип П‑2) — основной элемент из высокопрочной стали для передачи вращающего момента;
-
упругие втулки (обычно резиновые или полиуретановые) — для гашения вибраций, смягчения ударных нагрузок и компенсации перекосов/смещений валов;
-
гайка;
-
гровер (пружинная шайба);
-
упорное кольцо.
Основные функции
-
передача крутящего момента между валами;
-
демпфирование вибраций и ударных нагрузок;
-
компенсация небольших перекосов и радиальных смещений валов (несоосности);
-
обеспечение эластичного и надёжного соединения.
Технические параметры
-
материал пальца: высокопрочная сталь (аналоги марок 40Х, 45);
-
тип втулок: резиновые или полиуретановые (в зависимости от исполнения);
-
резьба: М10;
-
диаметр пальца (d): 14 мм;
-
диаметр упорной шляпки (D₃): 18 мм;
-
общая длина (l): 66 мм;
-
длина резьбовой части (l₁): 45 мм;
-
длина гладкой части (l₂): 33 мм;
-
толщина упорного элемента (l₃): 2 мм.
Преимущества комплекта
-
готовность к монтажу: все необходимые компоненты включены, не требуется подбирать отдельно;
-
совместимость: компоненты подобраны для оптимальной работы муфты;
-
надёжность: качественные материалы и точная сборка обеспечивают долговечность;
-
простота установки: монтаж не требует специального оборудования или сложных навыков;
-
защита оборудования: упругие втулки снижают износ муфты и соединяемых механизмов, уменьшают шум.
Область применения
Комплект используется в упруго‑втулочно‑пальцевых муфтах (МУВП) для соединения валов в:
-
насосном оборудовании;
-
компрессорах;
-
конвейерных системах;
-
станочном оборудовании;
-
электродвигателях и редукторах;
-
генераторах и силовых установках;
-
другом промышленном оборудовании, где требуется эластичное соединение валов с учётом возможных вибраций и несоосности.
Совместимость
Палец П‑2 подходит для муфт:
-
МУВП‑2;
-
МУВП‑3;
-
МУВП‑4 и др. (в зависимости от типоразмера и конструкции муфты).
Рекомендации по монтажу и эксплуатации
-
Подготовка:
-
проверьте комплектность и отсутствие повреждений компонентов;
-
убедитесь, что размеры пальца соответствуют посадочным местам муфты.
-
-
Установка:
-
вставьте палец в соответствующие отверстия полумуфты;
-
наденьте упругие втулки на палец;
-
установите упорное кольцо и гровер;
-
закрепите гайкой, затянув с требуемым моментом (согласно документации на муфту).
-
-
Контроль после монтажа:
-
проверьте отсутствие люфтов и перекосов;
-
убедитесь в плотности прилегания втулок к поверхностям;
-
проведите пробный пуск и оцените отсутствие вибраций и посторонних шумов.
-
-
Эксплуатация и обслуживание:
-
избегайте перегрузок, превышающих расчётные параметры муфты;
-
регулярно проверяйте соосность валов;
-
периодически осматривайте состояние упругих втулок (при износе, трещинах или потере эластичности — замените);
-
при работе в агрессивных средах или при высоких температурах выбирайте исполнение с соответствующими материалами втулок (например, полиуретан вместо резины);
-
следите за затяжкой крепёжных элементов (гайка, гровер).
-
