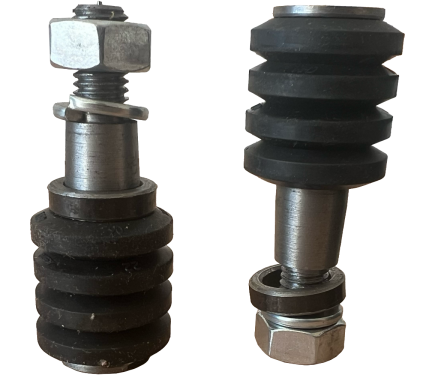

Палец П-3 в сборе
Палец П‑3 в сборе: описание и характеристики
Палец П‑3 в сборе — готовый комплект для монтажа упруго‑втулочно‑пальцевых муфт (МУВП). Предназначен для соединения валов, передачи крутящего момента, демпфирования вибраций и компенсации небольших несоосностей.
Состав комплекта
В комплект входят:
-
палец МУВП (тип П‑3) — основной силовой элемент из высокопрочной стали;
-
упругие кольца/втулки (обычно резиновые или полиуретановые) — для гашения вибраций и смягчения ударных нагрузок;
-
гайка (резьба М12);
-
гровер (пружинная шайба);
-
распорная втулка;
-
кольцо МУВП К3 (упругий элемент, устанавливаемый на палец).
Основные функции
-
передача крутящего момента между полумуфтами;
-
демпфирование вибраций и ударных нагрузок;
-
компенсация радиальных и угловых смещений валов (несоосности);
-
обеспечение эластичного, но надёжного соединения.
Технические параметры
-
материал пальца: высоколегированная сталь (марки 40Х, 45 и аналогичные);
-
резьба: М12;
-
диаметр пальца (d<sub>П</sub>): 18 мм;
-
диаметр упорной шляпки (D<sub>3</sub>): 25 мм;
-
общая длина (L): 85 мм;
-
длина гладкой части (l<sub>1</sub>): 62 мм;
-
длина резьбовой части (l<sub>2</sub>): 42 мм;
-
толщина упорного элемента (l<sub>3</sub>): 3 мм;
-
диаметр посадочного отверстия в муфте (d<sub>Р</sub>): 9,5 мм.
Преимущества комплекта
-
готовность к монтажу: все компоненты подобраны и совместимы, не требуется дополнительный подбор деталей;
-
надёжность: использование качественных материалов и точная сборка обеспечивают долгий срок службы;
-
простота установки: монтаж не требует специального оборудования или высокой квалификации;
-
защита оборудования: упругие элементы снижают износ муфты и валов, уменьшают шум и вибрации;
-
универсальность: подходит для ряда типоразмеров муфт.
Область применения
Комплект используется в упруго‑втулочно‑пальцевых муфтах (МУВП) для соединения валов в:
-
насосном и компрессорном оборудовании;
-
конвейерных системах и транспортёрах;
-
редукторах и приводах;
-
электродвигателях и генераторах;
-
подъёмно‑транспортном оборудовании;
-
другом промышленном оборудовании с требованиями к эластичному соединению и компенсации несоосности.
Совместимость
Палец П‑3 подходит для муфт:
-
МУВП‑7;
-
МУВП‑8;
-
МУВП‑9.
Рекомендации по монтажу и эксплуатации
-
Подготовка:
-
проверьте комплектность и отсутствие повреждений;
-
убедитесь, что размеры пальца соответствуют посадочным местам муфты.
-
-
Установка:
-
вставьте палец в отверстия полумуфты;
-
наденьте упругие кольца/втулки и распорную втулку;
-
установите гровер и закрутите гайку с требуемым моментом затяжки (согласно документации на муфту).
-
-
Контроль после монтажа:
-
проверьте отсутствие люфтов и перекосов;
-
убедитесь в плотности прилегания упругих элементов;
-
выполните пробный пуск и оцените отсутствие посторонних шумов и вибраций.
-
-
Эксплуатация и обслуживание:
-
избегайте перегрузок, превышающих расчётные параметры муфты;
-
регулярно проверяйте соосность валов;
-
периодически осматривайте упругие элементы (при износе, трещинах или потере эластичности — замените);
-
при работе в агрессивных средах или при высоких температурах выбирайте исполнение с соответствующими материалами втулок (например, полиуретан вместо резины);
-
следите за затяжкой крепёжных элементов (гайка, гровер).
-
