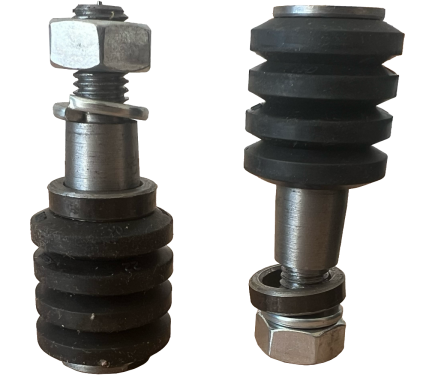

Палец П-4 в сборе
Палец П‑4 в сборе: описание и характеристики
Палец П‑4 в сборе — комплект для монтажа упруго‑втулочно‑пальцевых муфт (МУВП), обеспечивающий надёжное соединение валов, передачу крутящего момента, демпфирование вибраций и компенсацию несоосности. Предназначен для тяжёлых промышленных применений с высокими нагрузками.
Состав комплекта
В комплект входят:
-
палец МУВП (тип П‑4) — основной силовой элемент из высоколегированной стали;
-
упругие втулки (из полиуретана или специализированных резиновых смесей) — для гашения вибраций и ударных нагрузок;
-
гайка (резьба М16);
-
гровер (пружинная шайба);
-
распорная втулка.
Основные функции
-
передача высоких крутящих моментов между полумуфтами;
-
эффективное демпфирование вибраций и ударных нагрузок;
-
компенсация радиальных и угловых смещений валов (несоосности);
-
обеспечение эластичного, но прочного соединения в тяжёлых условиях эксплуатации.
Технические параметры
-
материал пальца: высоколегированная сталь (марка 40Х, ГОСТ 4543‑71);
-
резьба: М16;
-
диаметр пальца (d<sub>П</sub>): 24 мм;
-
диаметр упорной шляпки (D<sub>3</sub>): 32 мм;
-
общая длина (L): 106 мм;
-
длина гладкой части (l<sub>1</sub>): 79 мм;
-
длина резьбовой части (l<sub>2</sub>): 52 мм;
-
толщина упорного элемента (l<sub>3</sub>): 3 мм;
-
диаметр посадочного отверстия в муфте (d<sub>Р</sub>): 13 мм;
-
твёрдость пальца после закалки: 52–56 HRC (глубина закалённого слоя 2–5 мм).
Преимущества комплекта
-
экстремальная прочность: рассчитан на работу с максимальными крутящими моментами в тяжёлой промышленности;
-
высокое демпфирование: эффективно поглощает сильные вибрации и удары, защищая оборудование;
-
значительная компенсация несоосности: работает при существенных перекосах и смещениях валов;
-
готовность к монтажу: все компоненты подобраны и совместимы, не требуется дополнительный подбор деталей;
-
долговечность: использование передовых материалов и технологий обеспечивает длительный срок службы;
-
простота установки: монтаж не требует специального оборудования или высокой квалификации.
Область применения
Комплект используется в упруго‑втулочно‑пальцевых муфтах (МУВП) для соединения валов в:
-
дробильном и мельничном оборудовании;
-
горнодобывающей технике;
-
мощных прокатных станах;
-
энергетических установках;
-
тяжёлых конвейерах и транспортёрах;
-
крупногабаритных редукторах и приводах;
-
другом оборудовании, где требуются максимальная надёжность, передача больших моментов и защита от вибраций.
Совместимость
Палец П‑4 подходит для муфт:
-
МУВП‑10;
-
аналогичных типоразмеров с сопоставимыми посадочными размерами.
Рекомендации по монтажу и эксплуатации
-
Подготовка:
-
проверьте комплектность и отсутствие повреждений;
-
убедитесь, что размеры пальца соответствуют посадочным местам муфты.
-
-
Установка:
-
вставьте палец в отверстия полумуфты;
-
наденьте упругие втулки и распорную втулку;
-
установите гровер и закрутите гайку с требуемым моментом затяжки (согласно документации на муфту).
-
-
Контроль после монтажа:
-
проверьте отсутствие люфтов и перекосов;
-
убедитесь в плотности прилегания упругих элементов;
-
выполните пробный пуск и оцените отсутствие посторонних шумов и вибраций.
-
-
Эксплуатация и обслуживание:
-
избегайте перегрузок, превышающих расчётные параметры муфты;
-
регулярно проверяйте соосность валов;
-
периодически осматривайте упругие втулки (при износе, трещинах или потере эластичности — замените);
-
при работе в агрессивных средах или при высоких температурах выбирайте исполнение с соответствующими материалами втулок (например, полиуретан вместо резины);
-
следите за затяжкой крепёжных элементов (гайка, гровер);
-
проводите плановые осмотры и техническое обслуживание согласно регламенту оборудования.
-
