Палец П-5 в сборе
Палец П‑5 в сборе: описание и характеристики

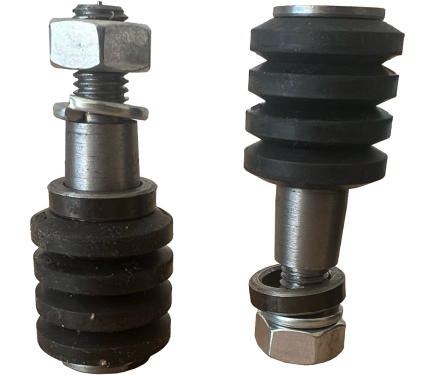

Палец П‑5 в сборе — комплект для монтажа упруго‑втулочно‑пальцевых муфт (МУВП), предназначенный для:
-
соединения валов в тяжёлых промышленных приводах;
-
передачи максимальных крутящих моментов;
-
демпфирования сильных вибраций и ударных нагрузок;
-
компенсации значительных несоосностей валов.
Состав комплекта
В комплект входят:
-
палец МУВП (тип П‑5) — основной силовой элемент из высокопрочного легированного сплава;
-
упругие втулки — из полиуретана или композитных материалов (обеспечивают гашение вибраций и компенсацию смещений);
-
гайка (резьба М24);
-
гровер (пружинная шайба);
-
распорная втулка.
Основные функции
-
передача высоких крутящих моментов между полумуфтами;
-
поглощение вибраций и ударных нагрузок, защита оборудования от динамических воздействий;
-
компенсация радиальных и угловых смещений валов (значительных перекосов и несоосностей);
-
обеспечение эластичного, но предельно надёжного соединения в экстремальных условиях.
Технические параметры
-
материал пальца: легированная сталь (аналог 40Х) с термической обработкой;
-
твёрдость пальца: 52–56 HRC (глубина закалённого слоя 2–5 мм);
-
резьба: М24;
-
диаметр пальца (d<sub>П</sub>): 30 мм;
-
диаметр упорной шляпки (D<sub>3</sub>): 42 мм;
-
общая длина (L): 140 мм;
-
длина гладкой части (l<sub>1</sub>): 100 мм;
-
длина резьбовой части (l<sub>2</sub>): 66 мм;
-
диаметр посадочного отверстия в муфте (d<sub>Р</sub>): 19,5 мм;
-
допустимый крутящий момент: до 10 000 Н·м (в зависимости от муфты и режима работы).
Преимущества комплекта
-
сверхпрочность: рассчитан на экстремальные нагрузки в тяжёлой промышленности;
-
эффективное демпфирование: гасит сильные вибрации и удары, снижая износ оборудования;
-
высокая компенсация несоосности: работает при значительных перекосах и смещениях валов;
-
готовность к монтажу: все компоненты подобраны и совместимы, не требуется дополнительный подбор;
-
долговечность: премиальные материалы и технологии обеспечивают длительный ресурс;
-
защита оборудования: упругие элементы снижают шум, вибрации и динамические нагрузки.
Область применения
Комплект используется в упруго‑втулочно‑пальцевых муфтах (МУВП) для соединения валов в:
-
сверхмощных металлургических приводах;
-
крупногабаритных экскаваторах и карьерной технике;
-
тяжёлом машиностроении (прокатные станы, прессы);
-
гидроэлектростанциях и энергетическом оборудовании;
-
мощных конвейерах и транспортёрах;
-
дробильных и измельчительных установках;
-
других агрегатах, где требуются максимальная прочность, передача больших моментов и защита от динамических нагрузок.
Совместимость
Палец П‑5 подходит для муфт:
-
МУВП‑11;
-
аналогичных типоразмеров с сопоставимыми посадочными размерами (диаметр отверстия 19,5 мм, резьба М24).
Рекомендации по монтажу и эксплуатации
-
Подготовка:
-
проверьте комплектность и отсутствие повреждений;
-
убедитесь, что размеры пальца соответствуют посадочным местам муфты.
-
-
Установка:
-
вставьте палец в отверстия полумуфты;
-
наденьте упругие втулки и распорную втулку;
-
установите гровер и закрутите гайку с требуемым моментом затяжки (согласно документации на муфту).
-
-
Контроль после монтажа:
-
проверьте отсутствие люфтов и перекосов;
-
убедитесь в плотности прилегания упругих элементов;
-
выполните пробный пуск и оцените отсутствие посторонних шумов и вибраций.
-
-
Эксплуатация и обслуживание:
-
избегайте перегрузок, превышающих расчётные параметры муфты;
-
регулярно проверяйте соосность валов;
-
периодически осматривайте упругие втулки (при износе, трещинах или потере эластичности — замените);
-
при работе в агрессивных средах или при высоких температурах выбирайте исполнение с соответствующими материалами втулок (полиуретан, термостойкие композиции);
-
следите за затяжкой крепёжных элементов (гайка, гровер);
-
проводите плановые осмотры и техническое обслуживание согласно регламенту оборудования.
-
