Палец П-6 в сборе
Палец П‑6 в сборе: описание и характеристики

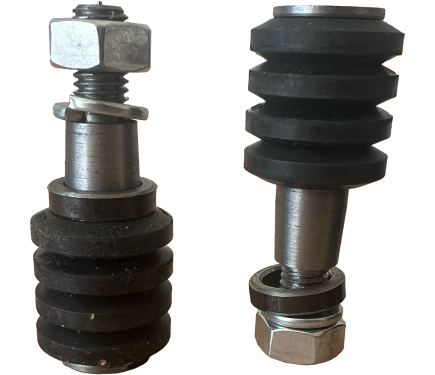

Палец П‑6 в сборе — комплект для монтажа упруго‑втулочно‑пальцевых муфт (МУВП). Предназначен для надёжного соединения валов, передачи крутящего момента, демпфирования вибраций и компенсации несоосности в промышленных механизмах умеренной и средней нагруженности.
Состав комплекта
В комплект входят:
-
палец МУВП (тип П‑6) — основной силовой элемент из качественной легированной стали;
-
упругие втулки (из резины или полиуретана) — для гашения вибраций, смягчения ударных нагрузок и компенсации смещений;
-
гайка (резьба М30);
-
гровер (пружинная шайба);
-
распорная втулка;
-
кольцо МУВП К6 (упругий элемент, устанавливаемый на палец).
Основные функции
-
передача крутящего момента между полумуфтами;
-
демпфирование вибраций и ударных нагрузок;
-
компенсация радиальных и угловых смещений валов (несоосности);
-
обеспечение эластичного, но надёжного соединения в стандартных промышленных условиях.
Технические параметры
-
материал пальца: легированная сталь (марки 40Х, 45);
-
резьба: М30;
-
диаметр пальца (d<sub>П</sub>): 38 мм;
-
диаметр упорной шляпки (D<sub>3</sub>): 48 мм;
-
общая длина (L): 170 мм;
-
длина гладкой части (l<sub>1</sub>): 124 мм;
-
длина резьбовой части (l<sub>2</sub>): 84 мм;
-
диаметр посадочного отверстия в муфте (d<sub>Р</sub>): 48 мм;
-
толщина упорного элемента (l<sub>3</sub>): 4 мм;
-
допустимый крутящий момент: до 6 000–8 000 Н·м (в зависимости от муфты и режима работы).
Преимущества комплекта
-
готовность к монтажу: все компоненты подобраны и совместимы, не требуется дополнительный подбор деталей;
-
надёжность: использование качественных материалов и точная сборка обеспечивают долгий срок службы;
-
эффективное демпфирование: упругие элементы снижают вибрации и шум, защищают оборудование от динамических нагрузок;
-
компенсация несоосности: позволяет работать при небольших перекосах и смещениях валов;
-
простота установки: монтаж не требует специального оборудования или высокой квалификации;
-
оптимальное соотношение цены и качества: подходит для большинства стандартных промышленных задач.
Область применения
Комплект используется в упруго‑втулочно‑пальцевых муфтах (МУВП) для соединения валов в:
-
насосах различного типа;
-
вентиляторах и дымососах;
-
редукторах и приводных механизмах;
-
конвейерах и транспортёрах;
-
общепромышленном оборудовании, работающем в стандартных режимах (без экстремальных нагрузок).
Совместимость
Палец П‑6 подходит для муфт:
-
МУВП‑12;
-
аналогичных типоразмеров с сопоставимыми посадочными размерами (диаметр отверстия 48 мм, резьба М30).
Рекомендации по монтажу и эксплуатации
-
Подготовка:
-
проверьте комплектность и отсутствие повреждений;
-
убедитесь, что размеры пальца соответствуют посадочным местам муфты.
-
-
Установка:
-
вставьте палец в отверстия полумуфты;
-
наденьте упругие втулки и распорную втулку;
-
установите гровер и закрутите гайку с требуемым моментом затяжки (согласно документации на муфту).
-
-
Контроль после монтажа:
-
проверьте отсутствие люфтов и перекосов;
-
убедитесь в плотности прилегания упругих элементов;
-
выполните пробный пуск и оцените отсутствие посторонних шумов и вибраций.
-
-
Эксплуатация и обслуживание:
-
избегайте перегрузок, превышающих расчётные параметры муфты;
-
регулярно проверяйте соосность валов;
-
периодически осматривайте упругие втулки (при износе, трещинах или потере эластичности — замените);
-
при работе в агрессивных средах или при высоких температурах выбирайте исполнение с соответствующими материалами втулок (полиуретан вместо резины);
-
следите за затяжкой крепёжных элементов (гайка, гровер);
-
проводите плановые осмотры и техническое обслуживание согласно регламенту оборудования.
-
