Палец П-7 в сборе
Палец П‑7 в сборе: описание и характеристики
Палец П‑7 в сборе — комплект для монтажа упруго‑втулочно‑пальцевых муфт (МУВП). Обеспечивает надёжное соединение валов, передачу крутящего момента, демпфирование вибраций и компенсацию несоосности в промышленных приводах умеренной и повышенной нагруженности.

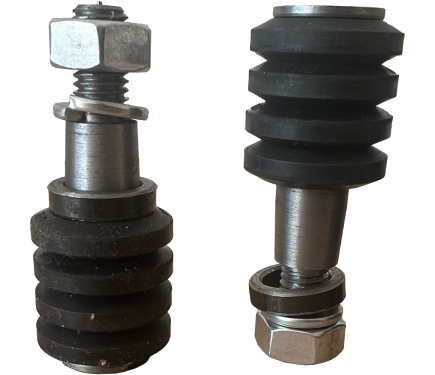

Состав комплекта
В комплект входят:
-
палец МУВП (тип П‑7) — основной силовой элемент из легированной стали;
-
упругие втулки (из полимерных материалов или износостойкой резины) — для гашения вибраций, смягчения ударов и компенсации смещений;
-
гайка (резьба М36);
-
гровер (пружинная шайба);
-
распорная втулка;
-
кольцо МУВП К7 (упругий элемент, устанавливается на палец).
Основные функции
-
передача крутящего момента между полумуфтами;
-
демпфирование вибраций и ударных нагрузок;
-
компенсация радиальных и угловых смещений валов (несоосности);
-
обеспечение эластичного, но прочного соединения в стандартных и умеренно нагруженных приводах.

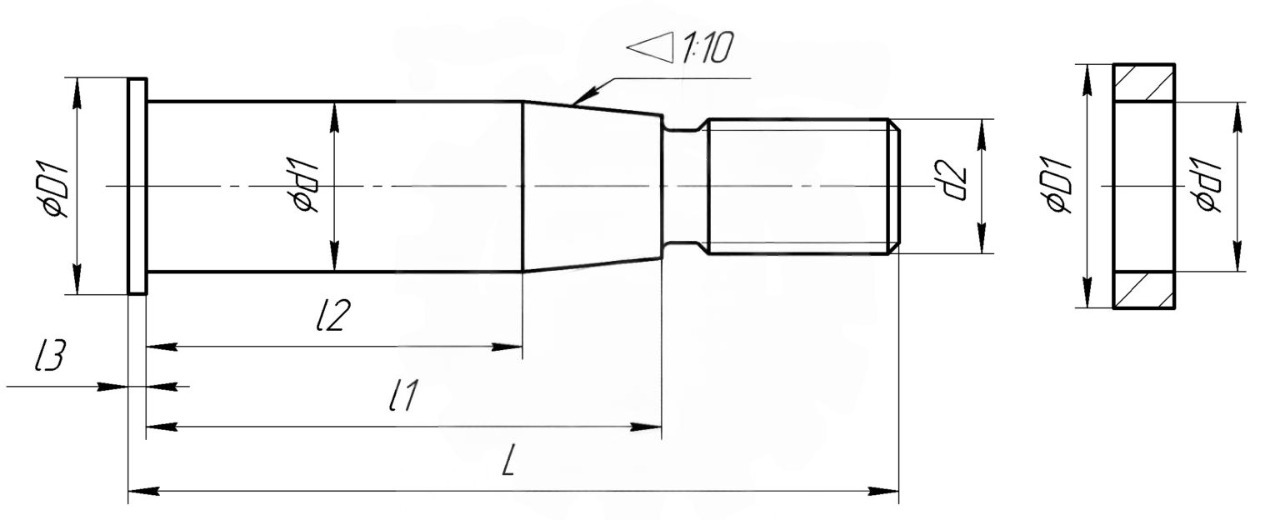

Технические параметры
-
материал пальца: легированная сталь (аналог 40Х);
-
резьба: М36;
-
диаметр пальца (d<sub>П</sub>): 46 мм;
-
диаметр упорной шляпки (D<sub>3</sub>): 58 мм;
-
общая длина (L): 212 мм;
-
длина гладкой части (l<sub>1</sub>): 147 мм;
-
длина резьбовой части (l<sub>2</sub>): 103 мм;
-
диаметр посадочного отверстия в муфте (d<sub>Р</sub>): 45 мм;
-
толщина упорного элемента (l<sub>3</sub>): 5 мм;
-
допустимый крутящий момент: до 8 000–10 000 Н·м (в зависимости от муфты и режима работы);
-
стандарт: ГОСТ 21424‑93 (обеспечивает взаимозаменяемость и единообразие размеров).
Преимущества комплекта
-
готовность к монтажу: все компоненты подобраны и совместимы, не требуется дополнительный подбор деталей;
-
надёжность и долговечность: легированная сталь и качественные упругие элементы обеспечивают длительный ресурс работы;
-
эффективное демпфирование: упругие втулки снижают вибрации, шум и динамические нагрузки на оборудование;
-
компенсация несоосности: позволяет работать при небольших перекосах и смещениях валов, упрощая монтаж;
-
устойчивость к износу: материалы втулок устойчивы к внешним воздействиям и истиранию;
-
простота установки: монтаж не требует специального оборудования или высокой квалификации персонала.
Область применения
Комплект используется в упруго‑втулочно‑пальцевых муфтах (МУВП) для соединения валов в:
-
общепромышленных приводах;
-
насосных установках;
-
вентиляторах и дымососах;
-
конвейерных системах средней нагруженности;
-
редукторах и приводных механизмах;
-
другом оборудовании, где требуется надёжное соединение валов с возможностью компенсации несоосности и гашения вибраций.
Совместимость
Палец П‑7 подходит для муфт:
-
МУВП‑13;
-
аналогичных типоразмеров с сопоставимыми посадочными размерами (диаметр отверстия 45 мм, резьба М36).
Рекомендации по монтажу и эксплуатации
-
Подготовка:
-
проверьте комплектность и отсутствие повреждений;
-
убедитесь, что размеры пальца соответствуют посадочным местам муфты.
-
-
Установка:
-
вставьте палец в отверстия полумуфты;
-
наденьте упругие втулки и распорную втулку;
-
установите гровер и закрутите гайку с требуемым моментом затяжки (согласно документации на муфту).
-
-
Контроль после монтажа:
-
проверьте отсутствие люфтов и перекосов;
-
убедитесь в плотности прилегания упругих элементов;
-
выполните пробный пуск и оцените отсутствие посторонних шумов и вибраций.
-
-
Эксплуатация и обслуживание:
-
избегайте перегрузок, превышающих расчётные параметры муфты;
-
регулярно проверяйте соосность валов;
-
периодически осматривайте упругие втулки (при износе, трещинах или потере эластичности — замените);
-
при работе в агрессивных средах или при высоких температурах выбирайте исполнение с соответствующими материалами втулок (полиуретан, термостойкие композиции);
-
следите за затяжкой крепёжных элементов (гайка, гровер);
-
проводите плановые осмотры и техническое обслуживание согласно регламенту оборудования.
-
