Редуктор Ч-125
Редуктор Ч‑125 (1Ч‑125): описание и характеристики

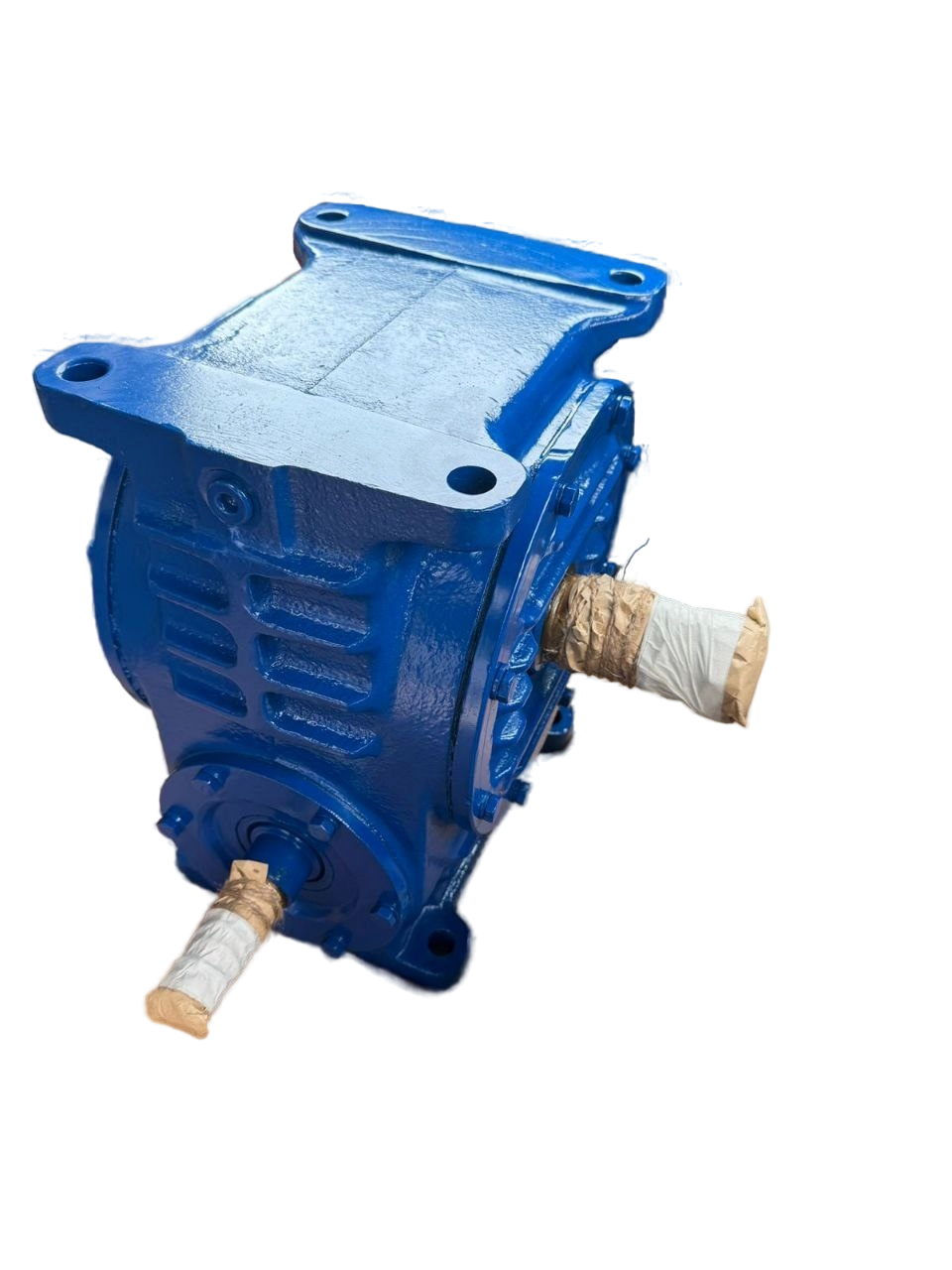

Редуктор Ч‑125 — червячный одноступенчатый горизонтальный редуктор общепромышленного назначения. Предназначен для передачи и преобразования крутящего момента: снижает частоту вращения при одновременном увеличении крутящего момента. Подходит для однонаправленного и реверсивного вращения валов.
Основные технические характеристики
-
тип: червячный, одноступенчатый;
-
межосевое расстояние: 125 мм;
-
диапазон передаточных чисел: 8–80 (доступные значения: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80);
-
номинальный крутящий момент на выходном валу: до 1000 Н·м (зависит от передаточного числа);
-
подводимая расчётная мощность: зависит от передаточного числа и частоты вращения входного вала;
-
КПД: 60–93 % (зависит от передаточного числа и частоты вращения: при i = 8 и 700 об/мин — 91 %, при i = 80 и 1500 об/мин — 60 %);
-
частота вращения входного вала: 700, 1000, 1500 об/мин;
-
масса: 88 кг (чугунный корпус);
-
допускаемая радиальная нагрузка:
-
на входном валу — 1200 Н;
-
на выходном валу — 8000 Н;
-
-
уровень звуковой мощности: не более 82 дБА;
-
степень защиты: IP54 (стандарт), возможны IP65, IP66, IP67, IP68 — по запросу.
Конструктивные особенности
-
горизонтальное исполнение, универсальное;
-
варианты сборки: 61, 62, 63, 66 (определяют положение валов и направление вращения);
-
исполнение концов валов — по заказу (конические с внутренней/наружной резьбой, цилиндрические, полые шлицевые);
-
корпус: чугунный (высокая прочность, устойчивость к перегрузкам);
-
червячная пара: сталь и бронза с термической обработкой (высокая износостойкость);
-
подшипники качения для всех валов;
-
регулировка подшипников — набором металлических прокладок между крышками и корпусом;
-
система смазки: картерная непроточная (масло заливается через верхнюю пробку, сливается через нижнее отверстие);
-
контроль уровня масла — стержневым маслоуказателем (выполняет также роль отдушины);
-
охлаждение — центробежный вентилятор на червячном валу (по требованию);
-
возможность крепления лапами к основанию.
Условия эксплуатации
-
режим работы: повторно‑кратковременный или длительный (до 24 часов непрерывно);
-
нагрузка: постоянная или переменная, одного направления или реверсивная;
-
температура окружающей среды: от –40 °C до +50 °C;
-
запылённость воздуха: не более 10 мг/м³;
-
атмосфера: типы I и II по ГОСТ 15150‑69;
-
климатические исполнения: У, УХЛ, О, Т (для категорий размещения 1–4) по ГОСТ 15150‑69.
Область применения
-
подъёмно‑транспортное оборудование: лебёдки, тали, конвейеры;
-
дробильное и измельчительное оборудование: дробилки, мельницы;
-
компрессоры и насосы: приводы средней мощности;
-
пищевое и упаковочное оборудование: дозаторы, смесители;
-
сельскохозяйственная техника: смесители, дозаторы, транспортёры;
-
лёгкая промышленность: сушильные и текстильные машины;
-
автоматизированные производственные линии.
Периодичность обслуживания
-
первая замена масла: через 500 часов работы (для удаления стружки от приработки зубчатых передач);
-
последующие замены: каждые 3000 часов или раз в год (в зависимости от того, что наступит раньше).
Тип смазки
-
трансмиссионное масло ИГП‑32 или Цилиндровое.
Расшифровка условного обозначения
Пример: 1Ч‑125‑25‑66‑4‑У2, где:
-
1Ч — тип редуктора (червячный одноступенчатый);
-
125 — межосевое расстояние (мм);
-
25 — номинальное передаточное число;
-
66 — вариант сборки;
-
4 — расположение червячной пары;
-
У2 — климатическое исполнение и категория размещения по ГОСТ 15150‑69.
Другой пример: Ч‑125‑40‑51‑У3‑В, где:
-
Ч — серия редуктора;
-
125 — межосевое расстояние выходной ступени (мм);
-
40 — передаточное отношение;
-
51 — вариант исполнения сборки;
-
У3 — климатическое исполнение и категория размещения;
-
В — поставка редуктора с вентилятором (для режима работы 1).
Габаритные размеры (ориентировочные)
-
длина × ширина × высота: 437 × 460 × 396 мм.
Нормативные документы и гарантия
-
ГОСТ 15150‑69 — климатические исполнения и категории размещения;
-
ТУ — технические условия производителя;
-
гарантия производителя (согласно гарантийному талону на изделие).
