Редуктор Ч-160
Редуктор Ч‑160: описание и характеристики

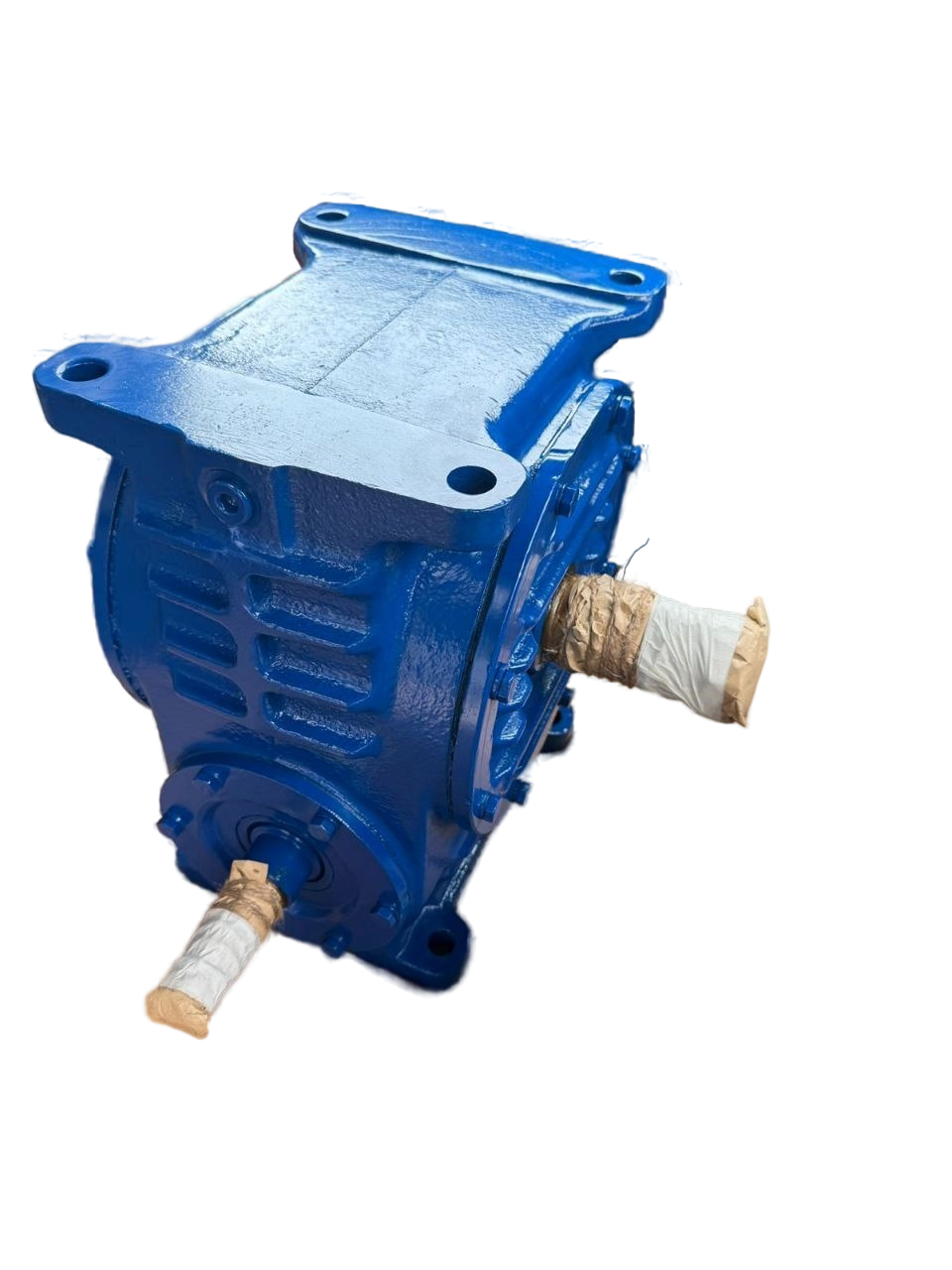

Редуктор Ч‑160 — червячный одноступенчатый горизонтальный редуктор общепромышленного назначения. Предназначен для передачи и преобразования крутящего момента: снижает частоту вращения при одновременном увеличении крутящего момента. Подходит для однонаправленного и реверсивного вращения валов.
Основные технические характеристики
-
тип: червячный, одноступенчатый;
-
межосевое расстояние: 160 мм;
-
диапазон передаточных чисел: 8–80 (доступные значения: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80);
-
номинальный крутящий момент на выходном валу: до 2450 Н·м (зависит от передаточного числа);
-
КПД: 61–94 % (зависит от передаточного числа и частоты вращения входного вала);
-
частота вращения входного вала: до 1500 об/мин;
-
масса: 155–157 кг;
-
допускаемая радиальная нагрузка:
-
на входном валу — 15 000 Н;
-
на выходном валу — 15 000 Н;
-
-
уровень звуковой мощности: не более 82 дБА;
-
степень защиты: IP54 (стандарт).
Конструктивные особенности
-
горизонтальное исполнение, универсальное;
-
варианты сборки: 51, 52, 53, 56, 57, 58, 61, 62, 63, 66, 67, 68 (определяют положение валов, направление вращения и способ крепления);
-
исполнение концов валов — по заказу (конические с внутренней/наружной резьбой, цилиндрические, полые шлицевые, полые со шпоночным пазом);
-
корпус: чугунный (высокая прочность, устойчивость к перегрузкам; имеет рёбра для улучшения теплоотвода);
-
червячная пара: сталь и бронза с термической обработкой (высокая износостойкость);
-
подшипники качения для всех валов;
-
регулировка подшипников — набором металлических прокладок между крышками и корпусом;
-
система смазки: картерная непроточная (масло заливается через верхнюю пробку, сливается через нижнее отверстие);
-
контроль уровня масла — стержневым маслоуказателем (выполняет также роль отдушины);
-
охлаждение — центробежный вентилятор на червячном валу (по требованию, крепится болтами с защитным кожухом);
-
варианты крепления: на лапах (со стороны червяка, со стороны колеса и др.), на фланце, с реактивной штангой.
Условия эксплуатации
-
режим работы: повторно‑кратковременный или длительный (до 24 часов непрерывно);
-
нагрузка: постоянная или переменная, одного направления или реверсивная;
-
температура окружающей среды: соответствует климатическому исполнению;
-
запылённость воздуха: не более 10 мг/м³;
-
атмосфера: типы I и II по ГОСТ 15150‑69;
-
климатические исполнения: У, Т (для категорий размещения 1–3); УХЛ и О (для категории размещения 4) по ГОСТ 15150‑69.
Область применения
-
подъёмно‑транспортное оборудование (лебёдки, тали, конвейеры, механизмы открывания ворот);
-
дробильное и измельчительное оборудование (дробилки, мельницы);
-
компрессоры и насосы (приводы средней мощности);
-
пищевое и упаковочное оборудование (дозаторы, смесители);
-
сельскохозяйственная техника (смесители, дозаторы, транспортёры);
-
лёгкая промышленность (сушильные и текстильные машины);
-
автоматизированные производственные линии;
-
приводы генераторов, элеваторов.
Периодичность обслуживания
-
первая замена масла: через 500 часов работы (для удаления стружки от приработки зубчатых передач);
-
последующие замены: каждые 3000 часов или раз в год (в зависимости от того, что наступит раньше).
Тип смазки
-
трансмиссионное масло ИГП‑32 или Цилиндровое.
Расшифровка условного обозначения
Пример: Ч‑160‑40‑52‑1‑2‑ЦЦ‑У3, где:
-
Ч — тип редуктора (червячный);
-
160 — межосевое расстояние (мм);
-
40 — номинальное передаточное число;
-
52 — вариант сборки;
-
1 — вариант расположения червячной пары;
-
2 — вариант крепления редуктора;
-
ЦЦ — исполнение концов входного и выходного вала соответственно (Ц — цилиндрический, К — конический, К2 — конический с наружной резьбой, Пшл — полый шлицевой, Пшп — полый со шпоночным пазом);
-
У3 — климатическое исполнение и категория размещения по ГОСТ 15150‑69.
Габаритные размеры (ориентировочные)
-
длина × ширина × высота: 500 × 551 × 280 мм.
Нормативные документы и гарантия
-
ГОСТ 15150‑69 — климатические исполнения и категории размещения;
-
ТУ — технические условия производителя;
-
гарантия производителя — 18 месяцев (при соблюдении условий эксплуатации, хранения, транспортирования и монтажа).
Примечание: редуктор Ч‑160 считается устаревшей моделью и снят с производства. В качестве современного аналога рекомендуется рассмотреть червячные одноступенчатые редукторы NRV‑150 или NMRV‑150, которые имеют:
меньшую массу (84 кг);
меньшие габаритные размеры;
универсальность присоединения к изделию;
расширенный диапазон передаточных отношений (7,5–100).
