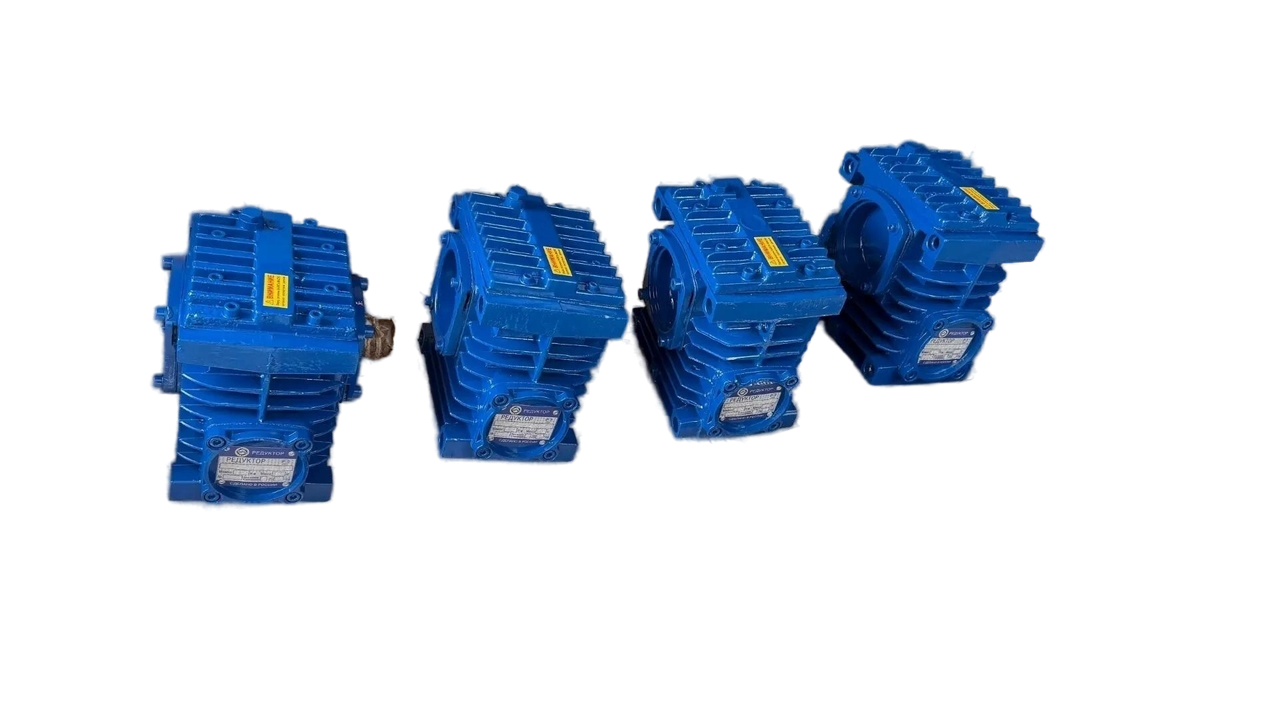

Редуктор Ч-80
Редуктор Ч‑80: описание и характеристики
Редуктор Ч‑80 — червячный одноступенчатый горизонтальный редуктор общепромышленного назначения. Предназначен для снижения частоты вращения и увеличения крутящего момента в приводных системах машин и механизмов.
Основные технические характеристики
-
тип: червячный, одноступенчатый;
-
межосевое расстояние: 80 мм;
-
диапазон передаточных чисел: 8–80;
-
номинальный крутящий момент на выходном валу: до 250 Н·м (зависит от передаточного числа);
-
подводимая расчётная мощность: 0,4–4,6 кВт (зависит от передаточного числа и частоты вращения);
-
КПД: 55–91 % (зависит от передаточного числа);
-
частота вращения входного вала: до 1800 об/мин;
-
масса: 17,6–19,4 кг (в зависимости от варианта сборки);
-
уровень звуковой мощности: не более 82 дБА;
-
степень защиты: IP54 (стандарт).
Допустимые нагрузки
-
радиальная нагрузка на входном валу: 200–300 Н (зависит от передаточного числа);
-
радиальная нагрузка на выходном валу: 4000 Н (при i ≤ 63), 2500 Н (при i = 80).
Конструктивные особенности
-
горизонтальное исполнение, универсальное;
-
варианты сборки: 51, 52, 53, 56 (определяют положение валов и направление вращения);
-
исполнение концов валов — по индивидуальному заказу (цилиндрические, конические, полые, шлицевые);
-
корпус: чугунный (высокая прочность);
-
подшипники качения для всех валов;
-
регулировка подшипников — набором металлических прокладок между крышками и корпусом;
-
система смазки: картерная непроточная (масло заливается через пробку в верхней части корпуса, сливается через отверстие в нижней части);
-
контроль уровня масла — стержневым маслоуказателем (выполняет также роль отдушины);
-
охлаждение — центробежный вентилятор на червячном валу (по требованию);
-
возможность работы с лапами (крепление к основанию) или без них.
Условия эксплуатации
-
режим работы: повторно‑кратковременный или длительный (до 24 часов непрерывно);
-
нагрузка: постоянная или переменная, одного направления или реверсивная;
-
температура окружающей среды: соответствует климатическому исполнению;
-
запылённость воздуха: не более 10 мг/м³;
-
атмосфера: типы I и II по ГОСТ 15150‑69;
-
климатические исполнения: У, Т (для категорий размещения 1–3); УХЛ и О (для категории размещения 4) по ГОСТ 15150‑69.
Область применения
-
подъёмно‑транспортное оборудование: лебёдки, тали, конвейеры;
-
дробильное и измельчительное оборудование: дробилки, мельницы;
-
пищевое и упаковочное оборудование: дозаторы, смесители;
-
сельхозтехника: приводы навесного оборудования;
-
компрессоры и насосы: приводы средней мощности;
-
специальные машины: рамоподъёмные, манёвровые, папилотажные лебёдки.
Периодичность обслуживания
-
первая замена масла: через 500 часов работы;
-
последующие замены: каждые 3000 часов или раз в год (в зависимости от того, что наступит раньше).
Тип смазки
-
трансмиссионное масло ИГП‑32 или Цилиндровое.
Расшифровка условного обозначения
Пример: Ч‑80‑40‑52‑1‑2‑В‑У3, где:
-
Ч — тип редуктора (червячный);
-
80 — межосевое расстояние (мм);
-
40 — номинальное передаточное число;
-
52 — вариант сборки;
-
1 — вариант по расположению червячной пары;
-
2 — вариант по расположению лап;
-
В — наличие вентилятора;
-
У3 — климатическое исполнение и категория размещения по ГОСТ 15150‑69.
Габаритные размеры
-
длина × ширина × высота: 340 × 250 × 295 мм.
Нормативные документы и гарантия
-
ГОСТ 15150‑69 — климатические исполнения и категории размещения;
-
ГОСТ 16162‑78 — редукторы общего назначения. Общие технические условия;
-
ГОСТ Р 50370‑92 — редукторы и мотор‑редукторы общемашиностроительного применения. Термины и определения;
-
ГОСТ 31592‑2012 — редукторы общемашиностроительного применения. Общие технические условия;
-
гарантия производителя (согласно гарантийному талону на изделие).
