Редуктор 1Ц2Н 450
Редуктор 1Ц2Н‑450: описание и характеристики

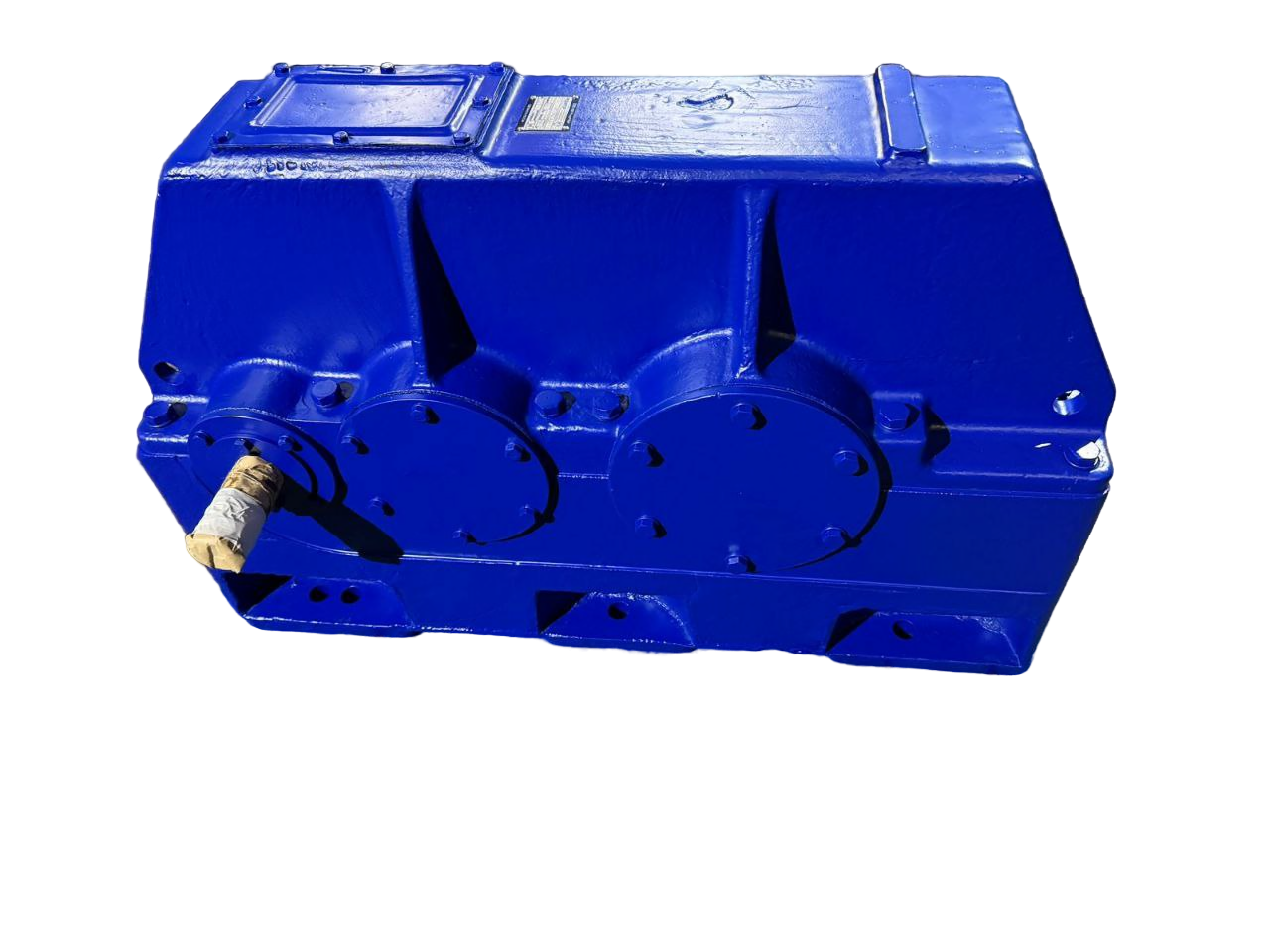

Редуктор 1Ц2Н‑450 — цилиндрический двухступенчатый горизонтальный редуктор общемашиностроительного применения с зацеплением Новикова (буква «Н» в маркировке). Предназначен для изменения крутящего момента и частоты вращения валов в приводах машин и механизмов.
Основные технические характеристики
-
тип: цилиндрический, двухступенчатый;
-
исполнение: горизонтальное, с параллельным расположением валов;
-
межосевое расстояние второй (тихоходной) ступени: 450 мм;
-
межосевое расстояние первой (быстроходной) ступени: 280 мм;
-
диапазон передаточных чисел: 8–50 (доступные значения: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50);
-
номинальный крутящий момент на выходном валу: 40 000 Н·м;
-
максимальная частота вращения входного вала: 1500 об/мин;
-
КПД: не менее 97 %;
-
масса: 1530 кг.
Конструктивные особенности
-
корпус и крышка: литые чугунные, соединены коническими штифтами и болтами в горизонтальной плоскости;
-
валы установлены на конических роликоподшипниках;
-
зубчатые колёса: могут быть цельными или бандажированными (в зависимости от габарита);
-
зацепление Новикова: обеспечивает низкий уровень шума и высокую нагрузочную способность;
-
варианты исполнения концов валов — по заказу (цилиндрические, конические, в виде части зубчатой муфты);
-
возможность комплектации под разные климатические исполнения.
Условия эксплуатации
-
режим работы: длительная работа (до 24 ч в сутки) или с периодическими остановками;
-
нагрузка: постоянная или переменная, одного направления или реверсивная;
-
вращение валов: в любую сторону;
-
температура окружающей среды: от –40 °C до +50 °C;
-
влажность воздуха: до 95 % при температуре 20 °C;
-
запылённость воздуха: не более 10 мг/м³;
-
атмосфера: типы I и II по ГОСТ 15150‑69;
-
климатические исполнения: У1, У2, У3, УХЛ4, Т1, Т2, Т3, О4 по ГОСТ 15150‑69.
Область применения
-
приводы различных машин и механизмов;
-
общепромышленное машиностроение;
-
подъёмно‑транспортные механизмы;
-
дробильно‑сортировочное оборудование;
-
конвейеры и транспортёры;
-
смесители и реакторы;
-
оборудование горнодобывающей, металлургической, нефте‑ и газодобывающей промышленности.
Периодичность обслуживания
-
ежесменное обслуживание (ЕО):
-
проверка на течь масла (при обнаружении — прочистить отдушину и проверить уровень масла);
-
контроль уровня шума;
-
проверка уровня масла (регулировка — слив или долив до нормы).
-
-
ТО‑1 (через 3 месяца работы или после 1000 часов работы):
-
выполнение всех пунктов ЕО;
-
при необходимости — замена масла.
-
-
после первых 2 часов работы с нагрузкой не более 70 % от номинальной:
-
регулировка подшипников;
-
замена масла (для удаления стружки от приработки зубчатых передач).
-
Тип смазки
-
определяется по ТУ производителя (в зависимости от рабочего и температурного режима эксплуатации).
Расшифровка условного обозначения
Пример: 1Ц2Н‑450‑25‑12 ЦвхМ(m10, z40)‑У1, где:
-
1 — этап модернизации;
-
Ц — цилиндрический;
-
2 — двухступенчатый;
-
Н — с зацеплением Новикова;
-
450 — межосевое расстояние тихоходной ступени (мм);
-
25 — передаточное число;
-
12 — вариант сборки;
-
Цвх — цилиндрический конец быстроходного вала;
-
М(m10, z40) — конец тихоходного вала в виде зубчатой полумуфты (модуль 10, число зубьев 40);
-
У1 — климатическое исполнение (умеренный климат) и категория размещения по ГОСТ 15150‑69.
Габаритные и присоединительные размеры
-
габаритные размеры (Д × Ш × В): 1470 × 590 × 870 мм;
-
присоединительные размеры входного вала (цилиндрический):
-
диаметр (d): 80m6 мм;
-
длина (l): 170 мм;
-
ширина шпонки (b): 22 мм;
-
высота шпоночного паза (t): 85 мм.
-
-
присоединительные размеры выходного вала (цилиндрический):
-
диаметр (d): 160m6 мм;
-
длина (l): 300 мм;
-
ширина шпонки (b): 40 мм;
-
высота шпоночного паза (t): 169 мм.
-
-
присоединительные размеры конца выходного вала в виде зубчатой муфты:
-
модуль (m): 10;
-
число зубьев (z): 40;
-
ширина (b): 50 мм;
-
длина (L): 400 мм;
-
выступ (k): 40 мм;
-
ширина ступицы (B): 70 мм;
-
наружный диаметр (dF8): 160 мм;
-
внутренний диаметр (d₁): 200 мм.
-
Нормативные документы
-
ГОСТ 15150‑69 — климатические исполнения и категории размещения;
-
технические условия (ТУ) производителя.
Гарантия
-
срок гарантии: уточняется у производителя (обычно 12–18 месяцев);
-
гарантия действует при соблюдении условий эксплуатации, хранения, транспортирования и монтажа;
-
гарантийные обязательства не распространяются в случаях:
-
отсутствия сопроводительных или эксплуатационных документов, бирки, пломбы;
-
неправильного выбора модели (требуется более мощный привод);
-
механических повреждений корпуса (трещины и т. п.);
-
внесения изменений в конструкцию изделия;
-
некомплектности;
-
нарушения требований монтажа (использование не в заказанном монтажном исполнении);
-
применения масла, не соответствующего рекомендациям производителя;
-
отсутствия обкатки редуктора и первичной замены масла;
-
вскрытия редуктора без согласования с производителем.
-
