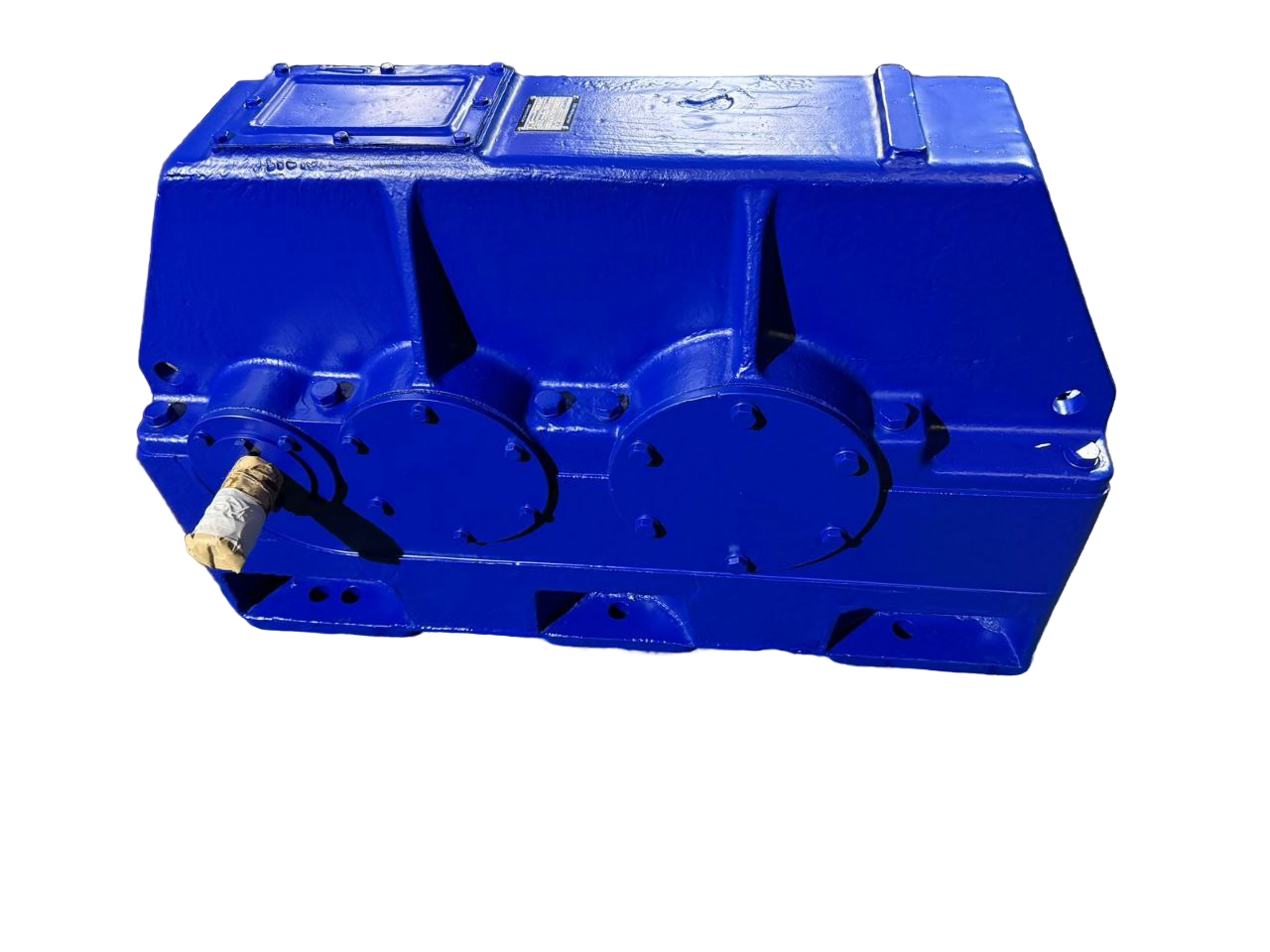

Редуктор 1Ц2Н 560К
Редуктор 1Ц2Н‑560К: описание и характеристики
Редуктор 1Ц2Н‑560К — цилиндрический двухступенчатый горизонтальный редуктор общемашиностроительного назначения с зацеплением Новикова (буква «Н» в маркировке) и картерным корпусом (буква «К» в маркировке). Предназначен для уменьшения частоты вращения и одновременного увеличения крутящего момента в приводах машин и механизмов.
Основные технические характеристики
-
тип: цилиндрический, двухступенчатый;
-
исполнение: горизонтальное, с параллельным расположением валов;
-
межосевое расстояние:
-
быстроходной ступени (aₚ): 400 мм;
-
тихоходной ступени (aт): 560 мм;
-
-
номинальное передаточное отношение: 8; 10; 12,5; 16; 20; 31,5; 40; 50;
-
продолжительность включения (ПВ): 15 %, 25 %, 40 %;
-
номинальный крутящий момент на тихоходном валу (Н·м):
-
при ПВ = 15 %: 66 000–84 000;
-
при ПВ = 25 %: 63 000–74 000;
-
-
номинальная передаваемая мощность (кВт):
-
при ПВ = 15 %: 440–648;
-
при ПВ = 25 %: 204–618,5;
-
-
допускаемая радиальная консольная нагрузка (Н):
-
на тихоходном валу: 63 700–68 000;
-
на быстроходном валу: 4 500–11 250;
-
-
максимальная частота вращения входного вала: 1 500 об/мин;
-
КПД: высокий (конкретное значение уточняется по ТУ производителя);
-
масса: не более 2 400 кг;
-
общая продолжительность перегрузок: допускается в пределах 250 часов.
Конструктивные особенности
-
корпус: чугунный литой, картерного типа (высокая прочность, устойчивость к перегрузкам и вибрациям);
-
двухступенчатое преобразование с цилиндрической зубчатой передачей по схеме Новикова (точечный контакт зубьев);
-
валы установлены на конических роликоподшипниках;
-
зацепление Новикова: обеспечивает низкий уровень шума и высокую нагрузочную способность;
-
варианты исполнения концов валов — по заказу (конические, цилиндрические, в виде части зубчатой муфты);
-
горизонтальное исполнение — удобная установка на твёрдую опору;
-
параллельное расположение входного и выходного валов;
-
возможность комплектации под разные климатические исполнения.
Условия эксплуатации
-
режим работы: длительная работа (до 24 ч в сутки) или с периодическими остановками;
-
нагрузка: постоянная или переменная, одного направления или реверсивная;
-
вращение валов: в любую сторону;
-
температура окружающей среды: от –40 °C до +50 °C;
-
влажность воздуха: до 95 % при температуре 20 °C;
-
запылённость воздуха: не более 10 мг/м³;
-
атмосфера: типы I и II по ГОСТ 15150‑69;
-
климатические исполнения: У, Т (для категорий размещения 1–3), О, УХЛ (для категории размещения 4) по ГОСТ 15150‑69.
Область применения
-
подъёмно‑транспортные механизмы;
-
конвейерные линии большой мощности;
-
дробильно‑сортировочное оборудование;
-
смесители и реакторы;
-
оборудование горнодобывающей, металлургической, нефте‑ и газодобывающей промышленности;
-
общепромышленное машиностроение;
-
тяговые механизмы тяжёлого машиностроения.
Периодичность обслуживания
-
ежесменное обслуживание (ЕО):
-
проверка на течь масла (при обнаружении — прочистить отдушину и проверить уровень масла);
-
контроль уровня шума;
-
проверка уровня масла (регулировка — слив или долив до нормы).
-
-
ТО‑1 (через 3 месяца работы или после 1 000 часов работы):
-
выполнение всех пунктов ЕО;
-
при необходимости — замена масла.
-
-
после первых 2 часов работы с нагрузкой не более 70 % от номинальной:
-
регулировка подшипников;
-
замена масла (для удаления стружки от приработки зубчатых передач).
-
Тип смазки
-
определяется по ТУ производителя (в зависимости от рабочего и температурного режима эксплуатации).
Расшифровка условного обозначения
Пример: 1Ц2Н‑560К‑20‑21 К У1, где:
-
1 — этап модернизации;
-
Ц — цилиндрический;
-
2 — двухступенчатый;
-
Н — с зацеплением Новикова;
-
560 — межосевое расстояние тихоходной ступени (мм);
-
К — картерный корпус;
-
20 — передаточное число;
-
21 — вариант сборки;
-
К — исполнение конца выходного вала (конический);
-
У1 — климатическое исполнение (умеренный климат) и категория размещения по ГОСТ 15150‑69.
Габаритные и присоединительные размеры
-
габаритные размеры (Д × Ш × В): 1 820 × 660 × 1 130 мм;
-
основные линейные размеры (мм):
-
L = 1 820;
-
L₁ = 1 260;
-
L₂ = 350;
-
L₃ = 350;
-
L₄ = 350;
-
L₅ = 250;
-
L₆ = 580;
-
L₇ = 660;
-
L₈ = 210;
-
L₉ = 280;
-
-
ширина (мм):
-
B = 660;
-
B₁ = 590;
-
B₃ = 28;
-
B₄ = 50;
-
-
диаметры (мм):
-
ØD = 39;
-
ØD₁ = 100m6;
-
ØD₂ = 220m6;
-
-
высота (мм):
-
H = 1 130;
-
H₁ = 400;
-
H₂ = 50;
-
H₃ = 106;
-
H₄ = 231;
-
-
присоединительные размеры тихоходного вала в виде части зубчатой муфты (мм):
-
f = 445;
-
Øf₁ = 200F8;
-
Øf₂ = 290;
-
Øf₃ = 504;
-
f₄ = 90;
-
f₅ = 60;
-
модуль (m) = 12;
-
число зубьев (z) = 40.
-
Примечание: точные присоединительные размеры зависят от варианта сборки и исполнения концов валов, указываются в технической документации производителя.
Нормативные документы
-
ГОСТ 15150‑69 — климатические исполнения и категории размещения;
-
технические условия (ТУ) производителя.
Гарантия
-
срок гарантии: уточняется у производителя (обычно 12–18 месяцев);
-
гарантия действует при соблюдении условий эксплуатации, хранения, транспортирования и монтажа;
-
гарантийные обязательства не распространяются в случаях:
-
отсутствия сопроводительных или эксплуатационных документов, бирки, пломбы;
-
неправильного выбора модели (требуется более мощный привод);
-
механических повреждений корпуса (трещины и т. п.);
-
внесения изменений в конструкцию изделия;
-
некомплектности;
-
нарушения требований монтажа (использование не в заказанном монтажном исполнении);
-
применения масла, не соответствующего рекомендациям производителя;
-
отсутствия обкатки редуктора и первичной замены масла;
-
вскрытия редуктора без согласования с производителем.
-
