Редуктор 1Ц2У‑355: описание и характеристики

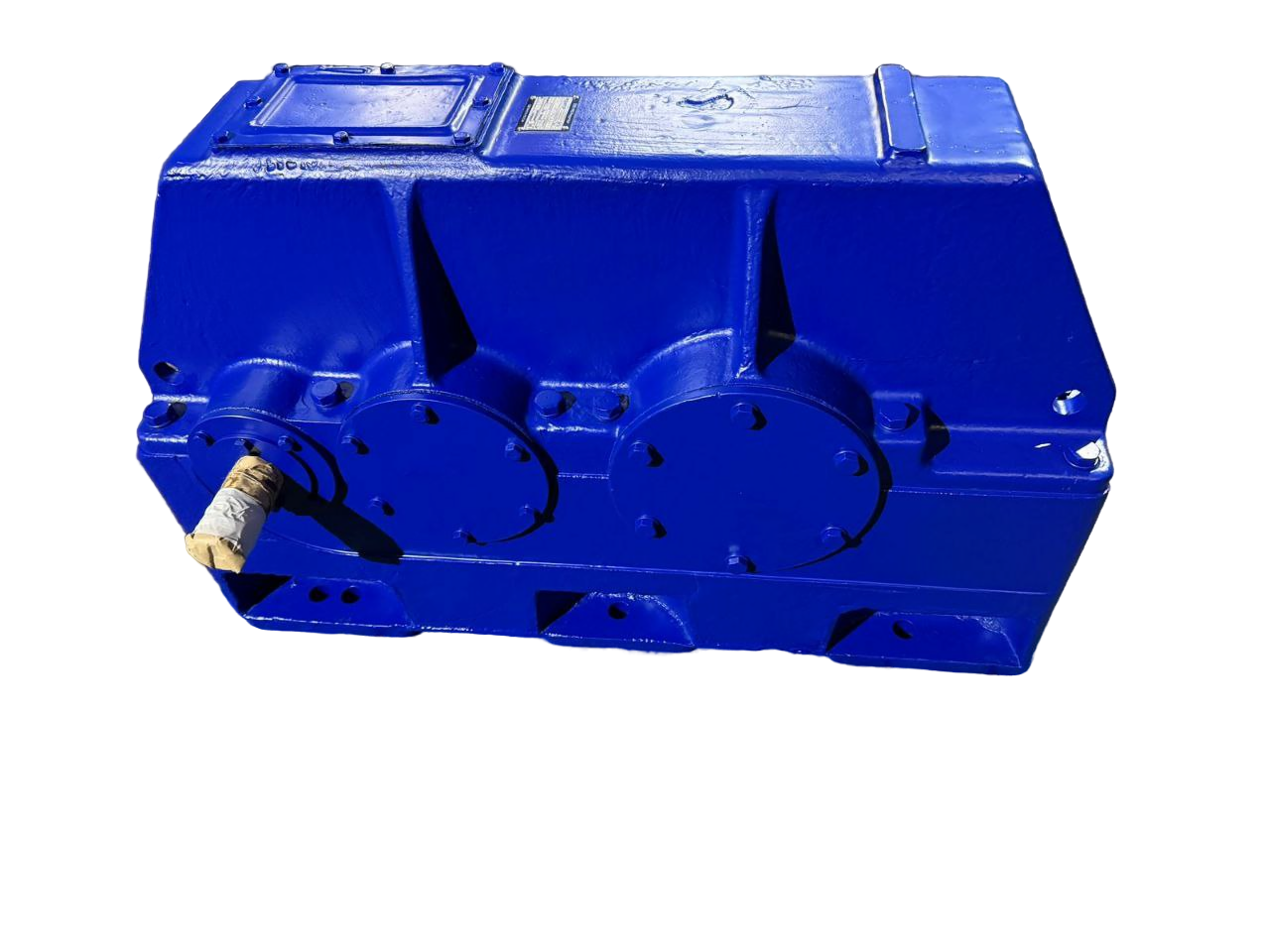

Редуктор 1Ц2У‑355 — двухступенчатый цилиндрический горизонтальный редуктор общепромышленного назначения. Предназначен для уменьшения частоты вращения и увеличения крутящего момента в приводах машин и механизмов.
Основные технические характеристики
-
тип: цилиндрический, двухступенчатый;
-
исполнение: горизонтальное, с параллельным расположением валов;
-
межосевое расстояние второй ступени: 355 мм;
-
диапазон передаточных чисел: 8–50 (доступные значения: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50);
-
номинальный крутящий момент на тихоходном валу: 14 000 Н·м;
-
допускаемая радиальная консольная нагрузка на тихоходном валу: 40 000 Н;
-
КПД: не менее 0,98 (98 %);
-
максимальная частота вращения входного вала: 1800 об/мин;
-
масса: 700 кг;
-
термическая мощность: не лимитирована.
Конструктивные особенности
-
корпус: чугунный литой (высокая прочность, устойчивость к перегрузкам и вибрациям);
-
двухступенчатое преобразование с цилиндрической зубчатой передачей;
-
основные рабочие элементы (зубчатые колёса и шестерни): сталь марки 25ХГМ, закалённая до твёрдости 56 HRC;
-
варианты исполнения валов — по заказу (конические, цилиндрические, в виде зубчатой полумуфты);
-
горизонтальное исполнение — удобная установка на твёрдую опору;
-
параллельное расположение входного и выходного валов;
-
возможность комплектации под разные климатические исполнения.
Условия эксплуатации
-
режим работы: длительная работа или с периодическими остановками;
-
нагрузка: постоянная или переменная, одного направления или реверсивная;
-
вращение валов: в любую сторону;
-
температура окружающей среды: соответствует климатическому исполнению;
-
влажность воздуха: до 95 % при температуре 20 °C;
-
запылённость воздуха: не более 10 мг/м³;
-
атмосфера: типы I и II по ГОСТ 15150‑69;
-
климатические исполнения:
-
У, Т — для категорий размещения 1–3;
-
УХЛ, О — для категории размещения 4 (по ГОСТ 15150‑69).
-
Особые условия:
-
при реверсивном режиме крутящий момент должен быть снижен на 30 %;
-
допускает кратковременные перегрузки (в 2 раза выше номинальных) при числе циклов нагружения быстроходного вала не более 3 × 10⁶ за весь срок службы.
Область применения
-
подъёмно‑транспортные механизмы;
-
дробильно‑сортировочное оборудование;
-
конвейеры и транспортёры большой мощности;
-
смесители и реакторы;
-
оборудование горнодобывающей промышленности;
-
нефте‑ и газодобывающее оборудование;
-
металлургическое оборудование;
-
общепромышленное машиностроение.
Периодичность обслуживания
-
ежесменное обслуживание (ЕО):
-
проверка на течь масла (при обнаружении — прочистить отдушину и проверить уровень масла);
-
контроль уровня шума;
-
проверка уровня масла (регулировка — слив или долив до нормы).
-
-
ТО‑1 (через 3 месяца работы или после 1000 часов работы):
-
выполнение всех пунктов ЕО;
-
при необходимости — замена масла.
-
-
после первых 2 часов работы с нагрузкой не более 70 % от номинальной:
-
регулировка подшипников;
-
замена масла (для удаления стружки от приработки зубчатых передач).
-
Тип смазки
-
определяется по ТУ производителя (в зависимости от рабочего и температурного режима эксплуатации).
Расшифровка условного обозначения
Пример: 1Ц2У‑355‑31,5‑12 У3, где:
-
1Ц2У — серия редуктора (цилиндрический двухступенчатый);
-
355 — межосевое расстояние выходной ступени (мм);
-
31,5 — передаточное число;
-
12 — вариант сборки;
-
У3 — климатическое исполнение (умеренный климат) и категория размещения по ГОСТ 15150‑69.
Другой пример: 1Ц2У‑355‑40‑11 Ц У‑3, где:
-
Ц — исполнение конца выходного вала (цилиндрический);
-
У‑3 — климатическое исполнение и категория размещения.
Габаритные и присоединительные размеры
-
габаритные размеры (Д × Ш × В): 1170 × 435 × 740 мм;
-
присоединительные размеры быстроходного вала (конический):
-
диаметр (d): 55 мм;
-
резьба (d₁): М39×3,0;
-
длина (l): 110 мм;
-
длина резьбы (l₁): 82 мм;
-
ширина шпонки (b): 14 мм;
-
высота шпоночного паза (t): 25,45 мм.
-
-
присоединительные размеры тихоходного вала (конический):
-
диаметр (d): 125 мм;
-
резьба (d₁): М90×4,0;
-
длина (l): 210 мм;
-
длина резьбы (l₁): 165 мм;
-
ширина шпонки (b): 28 мм;
-
высота шпоночного паза (t): 58,3 мм.
-
-
присоединительные размеры цилиндрического тихоходного вала:
-
диаметр (d): 125m6 мм;
-
длина (l): 210 мм;
-
ширина шпонки (b): 32 мм;
-
высота шпоночного паза (t): 132 мм.
-
Нормативные документы
-
ГОСТ 15150‑69 — климатические исполнения и категории размещения;
-
технические условия (ТУ) производителя.
Гарантия
-
срок гарантии: 18 месяцев (у производителя);
-
гарантия действует при соблюдении условий эксплуатации, хранения, транспортирования и монтажа;
-
гарантийные обязательства не распространяются в случаях:
-
отсутствия сопроводительных или эксплуатационных документов, бирки, пломбы;
-
неправильного выбора модели (требуется более мощный привод);
-
механических повреждений корпуса (трещины и т. п.);
-
внесения изменений в конструкцию изделия;
-
некомплектности;
-
нарушения требований монтажа (использование не в заказанном монтажном исполнении);
-
применения масла, не соответствующего рекомендациям производителя;
-
отсутствия обкатки редуктора и первичной замены масла;
-
вскрытия редуктора без согласования с производителем.
-
.
