Редуктор Ц2Н 710
Редуктор Ц2Н‑710: технические характеристики и описание

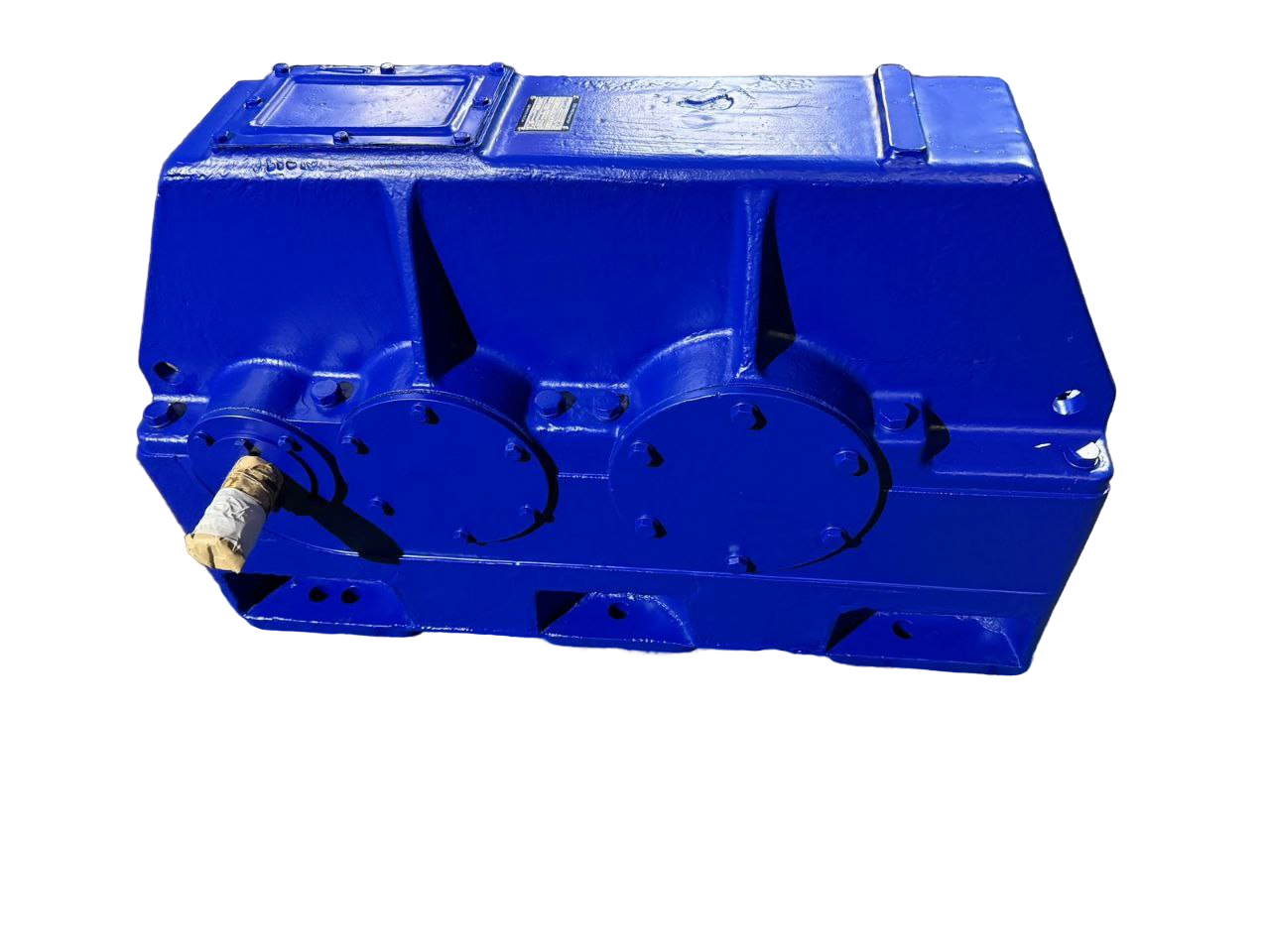

Редуктор Ц2Н‑710 — цилиндрический двухступенчатый горизонтальный редуктор общемашиностроительного применения с зацеплением Новикова. Предназначен для передачи высоких крутящих моментов и снижения частоты вращения валов в тяжелонагруженных кинематических схемах.
Основные технические характеристики
-
Тип: цилиндрический, двухступенчатый.
-
Исполнение: горизонтальное, с параллельным расположением валов.
-
Межосевое расстояние:
-
быстроходной ступени (aₚ): 450 мм;
-
тихоходной ступени (aт): 710 мм.
-
-
Передаточное число: 8–50 (доступные значения: 8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50).
-
Номинальный крутящий момент на выходном валу: 100 000 Н·м.
-
Максимальная частота вращения быстроходного вала: 1 500 об/мин.
-
КПД: не менее 97 %.
-
Масса: не более 4 920 кг.
-
Допускаемая частота циклов в единицу времени: не более двух в час при непрерывном режиме работы.
-
Допускаемое отклонение передаточного отношения: 4 %.
Конструктивные особенности
-
Корпус: чугунный литой (высокая прочность, устойчивость к перегрузкам и вибрациям).
-
Передача: двухступенчатая с зацеплением Новикова (точечный контакт зубьев, перемещение пятна контакта по кривой малого радиуса).
-
Валы: базируются на подшипниках в посадочных местах чугунного корпуса.
-
Варианты исполнения концов валов (по заказу): конические, цилиндрические, в виде части зубчатой муфты.
-
Расположение валов: горизонтальное, параллельное (удобная установка на твёрдую опору).
-
Климатическое исполнение: возможность комплектации под разные варианты по ГОСТ 15150‑69.
Условия эксплуатации
-
Режим работы: длительная работа (до 24 ч в сутки) или с периодическими остановками.
-
Нагрузка: постоянная или переменная, одного направления или реверсивная.
-
Вращение валов: в любую сторону.
-
Температура окружающей среды: от –40 °C до +50 °C.
-
Влажность воздуха: до 95 % при температуре 20 °C.
-
Запылённость воздуха: не более 10 мг/м³.
-
Атмосфера: типы I и II по ГОСТ 15150‑69.
-
Климатические исполнения: У1, У2, У3, УХЛ4, Т1, Т2, Т3, О4 по ГОСТ 15150‑69.
Особые условия:
-
Реверсивный режим: крутящий момент на тихоходном валу должен быть снижен на 25 %.
-
Повторно‑кратковременный режим работы (без остановок свыше 30 мин считается непрерывным):
-
4 < a < 30 пусков в час — снижение момента на 16 %;
-
30 < a < 120 — на 20 %;
-
120 < a < 240 — на 30 %.
-
-
Кратковременные перегрузки: допускаются в 2 раза выше номинальных, если число циклов нагружения быстроходного вала не превышает 5 × 10⁴ за весь срок службы.
-
Двухконцевые исполнения валов: допускаемые радиальные консольные нагрузки снижаются на 50 %.
Область применения
-
ленточные конвейеры с сыпучими и крупнокусковыми грузами;
-
обогатительное оборудование карьеров;
-
подъёмно‑транспортные механизмы;
-
дробильно‑сортировочное оборудование;
-
смесители и реакторы;
-
оборудование горнодобывающей, металлургической, нефте‑ и газодобывающей промышленности;
-
общепромышленное машиностроение;
-
тяговые механизмы тяжёлого машиностроения.
Периодичность обслуживания
-
Ежесменное обслуживание (ЕО):
-
проверка на течь масла (при обнаружении — прочистить отдушину и проверить уровень масла);
-
контроль уровня шума;
-
проверка уровня масла (регулировка — слив или долив до нормы).
-
-
ТО‑1 (через 3 месяца работы или после 1 000 часов работы):
-
выполнение всех пунктов ЕО;
-
при необходимости — замена масла.
-
-
После первых 2 часов работы с нагрузкой не более 70 % от номинальной:
-
регулировка подшипников;
-
замена масла (для удаления стружки от приработки зубчатых передач).
-
Тип смазки
Определяется по ТУ производителя (в зависимости от рабочего и температурного режима эксплуатации).
Расшифровка условного обозначения
Пример: Ц2Н‑710‑25‑12 М У3, где:
-
Ц — цилиндрический;
-
2 — двухступенчатый;
-
Н — с зацеплением Новикова;
-
710 — межосевое расстояние тихоходной ступени (мм);
-
25 — передаточное число;
-
12 — вариант сборки;
-
М — конец тихоходного вала в виде зубчатой полумуфты;
-
У3 — климатическое исполнение (умеренный климат) и категория размещения по ГОСТ 15150‑69.
Габаритные и присоединительные размеры
-
Габаритные размеры (Д × Ш × В): 2 250 × 760 × 1 400 мм.
Основные линейные размеры (мм):
-
L = 2 250;
-
L₁ = 2 010;
-
L₂ = 1 060;
-
L₃ = 660;
-
L₄ = 210;
-
L₅ = 410;
-
L₆ = 660;
-
L₇ = 870;
-
L₈ = 2 160.
Диаметры (мм):
-
ØD = 52;
-
ØD₁ = 125m6;
-
ØD₂ = 250m6.
Высота (мм):
-
H = 1 400;
-
H₁ = 710;
-
H₃ = 132;
-
H₄ = 262.
Ширина (мм):
-
B = 760;
-
B₁ = 600;
-
B₂ = 780;
-
B₃ = 32;
-
B₄ = 56.
Присоединительные размеры тихоходного вала в виде части зубчатой муфты (мм):
-
L = 545;
-
Ød = 504;
-
Ød₁ = 290;
-
Ød₂ = 200F8;
-
B = 90;
-
b = 60;
-
модуль (m) = 12;
-
число зубьев (z) = 40.
Примечание: точные присоединительные размеры зависят от варианта сборки и исполнения концов валов, указываются в технической документации производителя.
Нормативные документы
-
ГОСТ 15150‑69 — климатические исполнения и категории размещения.
-
Технические условия (ТУ) производителя.
Гарантия
-
Срок гарантии: уточняется у производителя (обычно 12–18 месяцев).
-
Условия действия гарантии: соблюдение правил эксплуатации, хранения, транспортирования и монтажа.
Гарантийные обязательства не распространяются в случаях:
-
отсутствия сопроводительных или эксплуатационных документов, бирки, пломбы;
-
неправильного выбора модели (требуется более мощный привод);
-
механических повреждений корпуса
.
