Редуктор Ц2У 315К

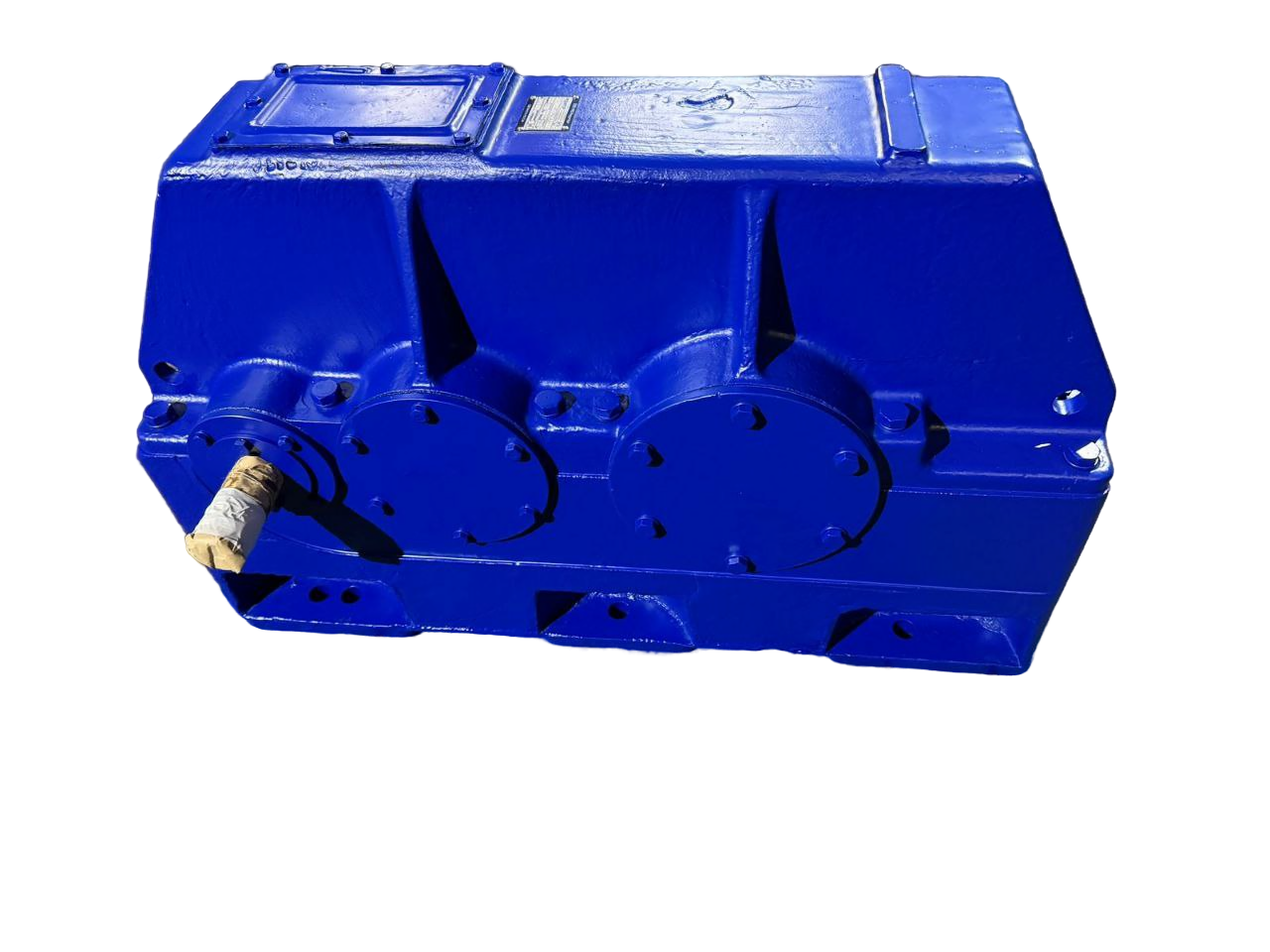

Редуктор Ц2У‑315К: описание и характеристики
Редуктор Ц2У‑315К — двухступенчатый цилиндрический горизонтальный редуктор общего назначения. Предназначен для увеличения крутящего момента и снижения частоты вращения валов в приводах машин и механизмов.
Отличительные особенности:
-
уменьшенная высота оси выходного вала;
-
выступающий картер (обозначение «К» в маркировке);
-
исполнение «У» — для умеренного климатического пояса.
Основные технические характеристики
-
тип: цилиндрический, двухступенчатый;
-
исполнение: горизонтальное, с параллельным расположением валов;
-
межосевое расстояние второй ступени: 315 мм;
-
номинальное передаточное отношение: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50;
-
продолжительность включения (ПВ): 15 %, 25 %, 40 %;
-
номинальный крутящий момент на тихоходном валу (Н·м):
-
при ПВ = 15 %: 8600–9700;
-
при ПВ = 25 %: 7600–9200;
-
при ПВ = 40 %: 7600–8800;
-
-
номинальная передаваемая мощность (кВт):
-
при ПВ = 15 %: 27–190;
-
при ПВ = 25 %: 24–175;
-
при ПВ = 40 %: 24–169;
-
-
допускаемая радиальная консольная нагрузка (Н):
-
на тихоходном валу: 31 500 (независимо от ПВ);
-
на быстроходном валу: 2000–4000 (в зависимости от исполнения);
-
-
КПД: не менее 97 %;
-
максимальная частота вращения входного вала: 1800 об/мин;
-
масса: не более 460 кг.
Конструктивные особенности
-
корпус: чугунный литой (высокая прочность, устойчивость к перегрузкам и вибрациям);
-
двухступенчатое преобразование с цилиндрической зубчатой передачей;
-
варианты исполнения валов — по заказу (конические, цилиндрические, в виде зубчатой полумуфты или части зубчатой муфты);
-
горизонтальное исполнение — удобная установка на твёрдую опору;
-
параллельное расположение входного и выходного валов;
-
возможность комплектации под разные климатические исполнения.
Условия эксплуатации
-
режим работы: длительная работа или с периодическими остановками;
-
нагрузка: постоянная или переменная, одного направления или реверсивная;
-
вращение валов: в любую сторону;
-
температура окружающей среды: соответствует климатическому исполнению (умеренный климат);
-
влажность воздуха: до 95 % при температуре 20 °C;
-
запылённость воздуха: не более 10 мг/м³;
-
атмосфера: типы I и II по ГОСТ 15150‑69;
-
климатические исполнения: У1, У2, У3 по ГОСТ 15150‑69.
Особые условия:
-
допускает кратковременные перегрузки (в 2 раза выше номинальных) при числе циклов выходного вала в пределах нормы;
-
при реверсивном режиме крутящий момент должен быть снижен на 30 %.
Область применения
-
промышленные установки;
-
станочное оборудование;
-
транспортёры и конвейеры;
-
металлургическое оборудование;
-
горнодобывающая отрасль;
-
химическая промышленность;
-
пищевая индустрия;
-
общемашиностроительные приводы.
Периодичность обслуживания
-
ежесменное обслуживание (ЕО):
-
проверка на течь масла (при обнаружении — прочистить отдушину и проверить уровень масла);
-
контроль уровня шума;
-
проверка уровня масла (регулировка — слив или долив до нормы).
-
-
ТО‑1 (через 3 месяца работы или после 1000 часов работы):
-
выполнение всех пунктов ЕО;
-
при необходимости — замена масла.
-
-
после первых 2 часов работы с нагрузкой не более 70 % от номинальной:
-
регулировка подшипников;
-
замена масла (для удаления стружки от приработки зубчатых передач).
-
Тип смазки
-
определяется по ТУ производителя (в зависимости от рабочего и температурного режима эксплуатации).
Расшифровка условного обозначения
Пример: Ц2У‑315К‑25‑12 КК У2, где:
-
Ц2У — серия редуктора (цилиндрический двухступенчатый, «узкий»);
-
315 — межосевое расстояние выходной ступени (мм);
-
К — исполнение с выступающим картером;
-
25 — передаточное число;
-
12 — вариант сборки;
-
КК — исполнение с коническим концом входного и выходного вала соответственно;
-
У2 — климатическое исполнение (умеренный климат) и категория размещения по ГОСТ 15150‑69.
Другой пример: Ц2У‑315К‑16‑12 КЦ У3, где:
-
КЦ — исполнение с коническим входным и цилиндрическим выходным валом.
Габаритные и присоединительные размеры
-
габаритные размеры (Д × Ш × В): 1030 × 340 × 633 мм;
-
присоединительные размеры быстроходного вала (конический):
-
диаметр (d): 45,9 мм;
-
резьба (d₁): М8‑7Н;
-
длина (l): 110 мм;
-
ширина шпонки (b): 25 мм.
-
-
присоединительные размеры тихоходного вала (в виде части зубчатой муфты):
-
модуль (m): 6;
-
число зубьев (z): 40;
-
наружный диаметр: 252 мм;
-
длина ступицы: 60 мм.
-
-
присоединительные размеры тихоходного вала (в виде зубчатой полумуфты с паразитной шестерней):
-
модуль (m): 6;
-
число зубьев (z₁): 40, (z₂): 60;
-
наружный диаметр: 248 мм;
-
длина ступицы: 30 мм.
-
Нормативные документы
-
ГОСТ 15150‑69 — климатические исполнения и категории размещения;
-
технические условия (ТУ) производителя.
Гарантия
-
срок гарантии: уточняется у производителя (обычно 12–18 месяцев);
-
гарантия действует при соблюдении условий эксплуатации, хранения, транспортирования и монтажа;
-
гарантийные обязательства не распространяются в случаях:
-
отсутствия сопроводительных или эксплуатационных документов, бирки, пломбы;
-
неправильного выбора модели (требуется более мощный привод);
-
механических повреждений корпуса (трещины и т. п.);
-
внесения изменений в конструкцию изделия;
-
некомплектности;
-
нарушения требований монтажа (использование не в заказанном монтажном исполнении);
-
применения масла, не соответствующего рекомендациям производителя;
-
отсутствия обкатки редуктора и первичной замены масла;
-
вскрытия редуктора без согласования с производителем.
-
