Редуктор Ц2У 315Н

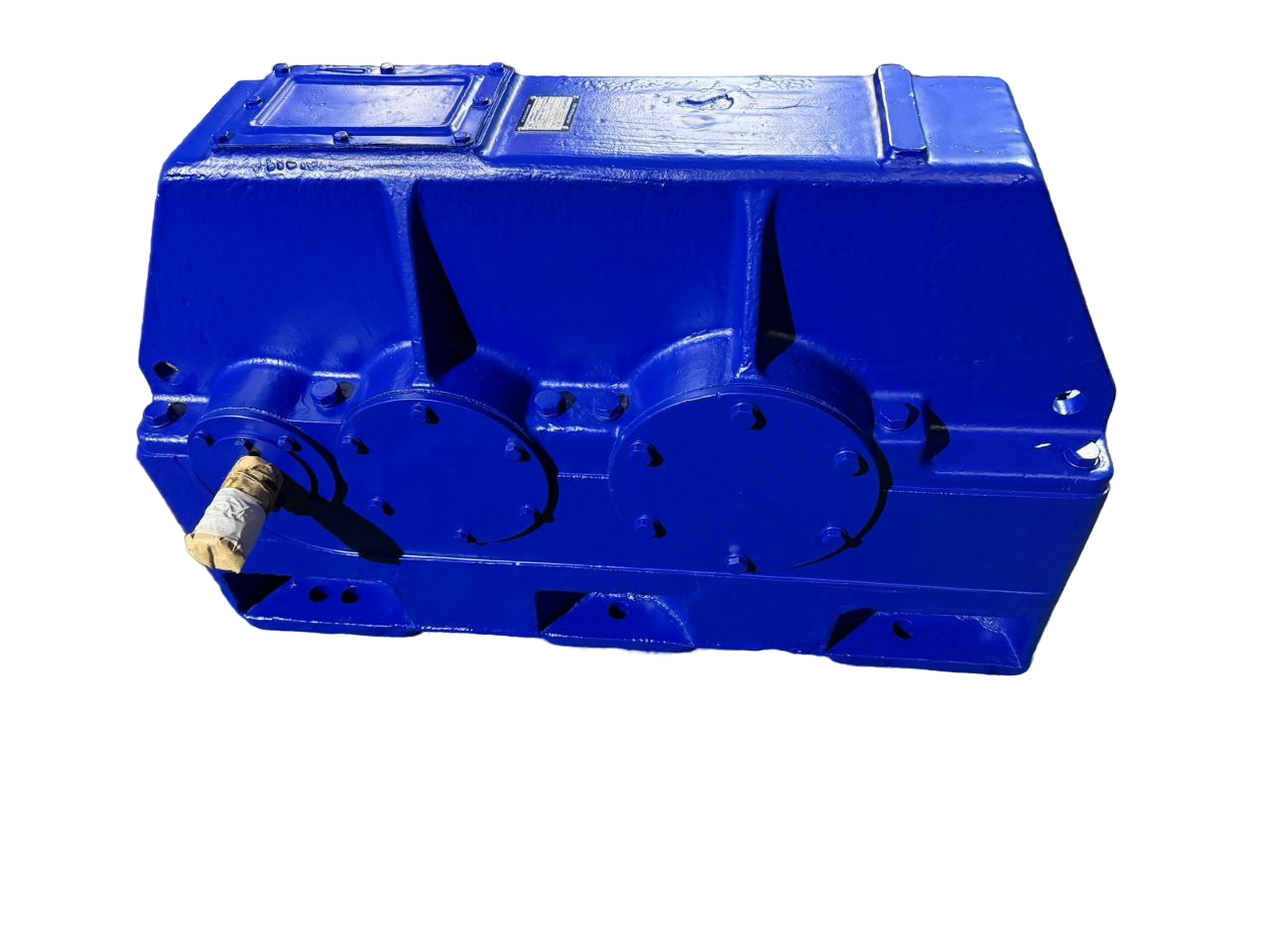

Редуктор Ц2У‑315Н: описание и характеристики
Редуктор Ц2У‑315Н — двухступенчатый цилиндрический горизонтальный редуктор общемашиностроительного применения с зацеплением Новикова. Предназначен для изменения крутящего момента и частоты вращения в приводах машин и механизмов.
Основные технические характеристики
-
тип: цилиндрический, двухступенчатый;
-
исполнение: горизонтальное, с параллельным расположением валов;
-
межосевое расстояние второй ступени: 315 мм;
-
диапазон передаточных чисел: 8–50 (доступные значения: 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50);
-
номинальный крутящий момент на тихоходном валу (при постоянной равномерной нагрузке): 7500–8700 Н·м;
-
допускаемая радиальная консольная нагрузка (приложена к середине посадочной части):
-
на входном валу: 2000–4000 Н;
-
на выходном валу: 22 400 Н;
-
-
КПД: не менее 97 %;
-
максимальная частота вращения входного вала: 1800 об/мин;
-
масса: не более 510 кг;
-
термическая мощность: не лимитирована.
Конструктивные особенности
-
корпус: чугунный литой (высокая прочность, устойчивость к перегрузкам и вибрациям);
-
двухступенчатое преобразование с цилиндрической зубчатой передачей по схеме Новикова (точечный контакт зубьев, перемещение пятна контакта по кривой малого радиуса);
-
преимущества зацепления Новикова:
-
способность развивать значительно большие моменты на выходном валу по сравнению с прямозубыми цилиндрическими передачами;
-
повышенная прочность и жёсткость конструкции;
-
малая чувствительность к перекосу валов;
-
-
варианты исполнения валов — по заказу (конические, цилиндрические, в виде зубчатой полумуфты);
-
горизонтальное исполнение — удобная установка на твёрдую опору;
-
параллельное расположение входного и выходного валов;
-
возможность комплектации под разные климатические исполнения.
Условия эксплуатации
-
режим работы: длительная работа или с периодическими остановками;
-
нагрузка: постоянная или переменная, одного направления или реверсивная;
-
вращение валов: в любую сторону;
-
температура окружающей среды: соответствует климатическому исполнению;
-
влажность воздуха: до 95 % при температуре 20 °C;
-
запылённость воздуха: не более 10 мг/м³;
-
атмосфера: типы I и II по ГОСТ 15150‑69;
-
климатические исполнения: У1, У2, У3, УХЛ4, Т1, Т2, Т3 и О4 по ГОСТ 15150‑69.
Область применения
-
привод механизма грузовой лебёдки стреловых гусеничных кранов (например, ДЭК‑321 «Челябинец» грузоподъёмностью 32 т);
-
конвейерные линии большой мощности;
-
дробильно‑сортировочное оборудование;
-
смесители и реакторы;
-
тяговые механизмы тяжёлого машиностроения;
-
подъёмно‑транспортные устройства (краны, подъёмники);
-
оборудование для горнодобывающей промышленности;
-
нефте‑ и газодобывающее оборудование;
-
металлургическое оборудование.
Периодичность обслуживания
-
ежесменное обслуживание (ЕО):
-
проверка на течь масла (при обнаружении — прочистить отдушину и проверить уровень масла);
-
контроль уровня шума;
-
проверка уровня масла (регулировка — слив или долив до нормы).
-
-
ТО‑1 (через 3 месяца работы или после 1000 часов работы):
-
выполнение всех пунктов ЕО;
-
при необходимости — замена масла.
-
-
после первых 2 часов работы с нагрузкой не более 70 % от номинальной:
-
регулировка подшипников;
-
замена масла (для удаления стружки от приработки зубчатых передач).
-
Тип смазки
-
определяется по ТУ производителя (в зависимости от рабочего и температурного режима эксплуатации).
Расшифровка условного обозначения
Пример: Ц2У‑315Н‑25‑12 КК У2, где:
-
Ц2У — серия редуктора (цилиндрический двухступенчатый, «узкий»);
-
315 — межосевое расстояние выходной ступени (мм);
-
Н — наличие зацепления Новикова;
-
25 — передаточное число;
-
12 — вариант сборки;
-
КК — исполнение с коническим концом входного и выходного вала соответственно;
-
У2 — климатическое исполнение (умеренный климат) и категория размещения по ГОСТ 15150‑69.
Другой пример: Ц2У‑315Н‑16‑12 КЦ У3, где:
-
КЦ — исполнение с коническим входным и цилиндрическим выходным валом.
Габаритные и присоединительные размеры
-
габаритные размеры (Д × Ш × В): уточняется по ТУ производителя;
-
присоединительные размеры быстроходного вала (конический):
-
диаметр (d): уточняется по ТУ;
-
резьба (d₁): уточняется по ТУ;
-
длина (l): уточняется по ТУ;
-
длина резьбы (l₁): уточняется по ТУ;
-
ширина шпонки (b): уточняется по ТУ;
-
высота шпоночного паза (t): уточняется по ТУ.
-
-
присоединительные размеры тихоходного вала (конический и цилиндрический):
-
параметры также уточняются по ТУ производителя в зависимости от исполнения.
-
Нормативные документы
-
ГОСТ 15150‑69 — климатические исполнения и категории размещения;
-
технические условия (ТУ) производителя.
Гарантия
-
срок гарантии: уточняется у производителя (обычно 12–18 месяцев);
-
гарантия действует при соблюдении условий эксплуатации, хранения, транспортирования и монтажа;
-
гарантийные обязательства не распространяются в случаях:
-
отсутствия сопроводительных или эксплуатационных документов, бирки, пломбы;
-
неправильного выбора модели (требуется более мощный привод);
-
механических повреждений корпуса (трещины и т. п.);
-
внесения изменений в конструкцию изделия;
-
некомплектности;
-
нарушения требований монтажа (использование не в заказанном монтажном исполнении);
-
применения масла, не соответствующего рекомендациям производителя;
-
отсутствия обкатки редуктора и первичной замены масла;
-
вскрытия редуктора без согласования с производителем.
-
