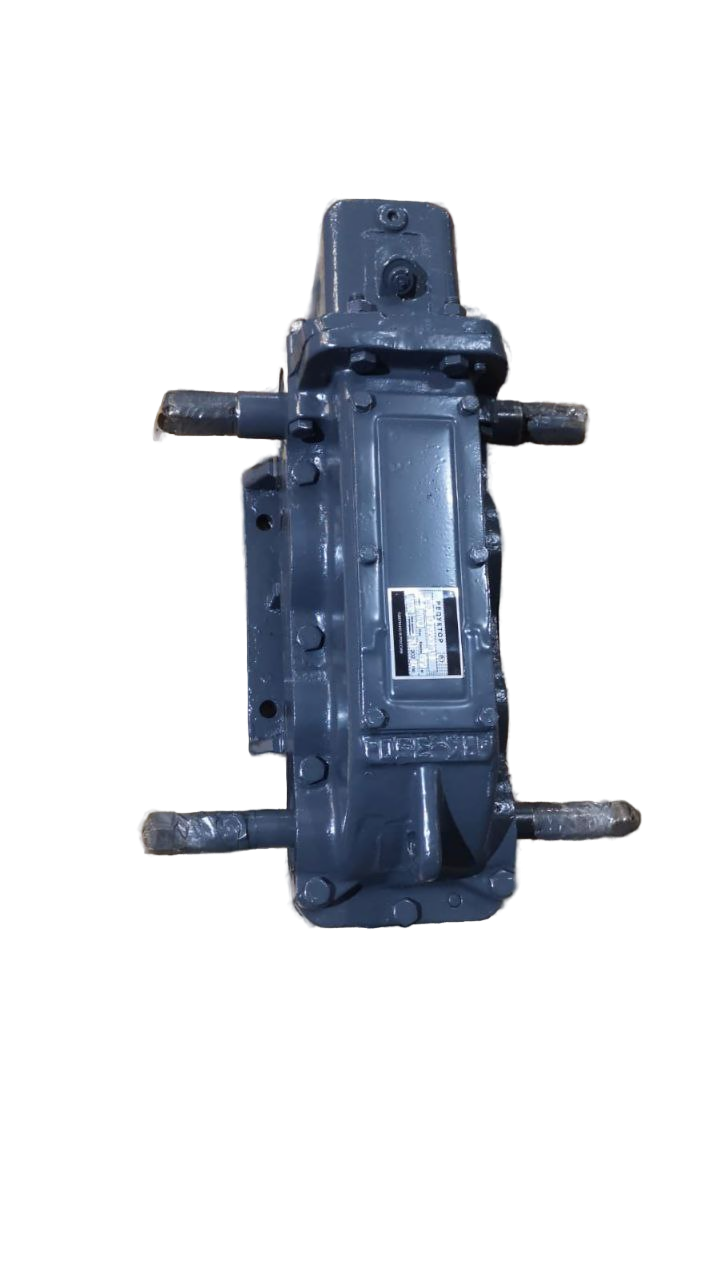

Редуктор ВК 350
Редуктор ВК‑350: технические характеристики и описание
Назначение и область применения
Редуктор ВК‑350 — трёхступенчатый вертикальный цилиндрический редуктор с эвольвентными зубчатыми передачами. Предназначен для:
-
увеличения крутящего момента;
-
снижения частоты вращения валов в приводах машин и механизмов.
Основные сферы применения:
-
приводы грузоподъёмных кранов (опорных и подвесных);
-
подъёмно‑транспортные механизмы;
-
оборудование, работающее в повторно‑кратковременных режимах с периодическими остановками.
Конструктивные особенности
-
трёхступенчатая передача с эвольвентным зацеплением;
-
вертикальное исполнение — оптимально для крановых приводов;
-
возможность реверсивного вращения валов (в обе стороны);
-
варианты валов: конические (удобны для монтажа) и цилиндрические (для соединения с муфтами МЗП, МЗ, МУВП и др.).
Технические характеристики
-
передаточные числа: 10; 16; 31,5; 50;
-
номинальный крутящий момент на тихоходном валу: 1 436–1 640 Н·м;
-
частота вращения входного вала: до 1 000 об/мин;
-
масса редуктора: 120 кг;
-
КПД: 0,91;
-
межосевые расстояния (мм):
-
быстроходная ступень (): 130;
-
промежуточная ступень (): 130;
-
тихоходная ступень (): 90.
-
Условия эксплуатации
-
температура окружающей среды: от –40 °C до +50 °C;
-
среда: неагрессивная, с умеренной влажностью и запылённостью (до 10 мг/м³);
-
режим работы: повторно‑кратковременный с периодическими остановками;
-
категория размещения: 2 (по ГОСТ 15150) — под навесом или в помещениях с условиями, близкими к открытому воздуху;
-
климатические исполнения:
-
У — умеренный климат;
-
Т — влажный и сухой тропический климат (по ГОСТ 15150).
-
Габаритные и присоединительные размеры (мм)
-
длина (L): 558;
-
ширина (B): 170;
-
высота (H): 298;
-
H₁: 160;
-
L₁: 280;
-
L₂: 185;
-
L₃: 50;
-
L₆: 180;
-
B₁: 220;
-
B₂: 185;
-
d: 17.
Размеры валов (мм)
Конический входной вал:
-
длина (l): 80;
-
длина выступа (l₁): 60;
-
диаметр (d): 30;
-
диаметр по резьбе (d₁): 45;
-
ширина шпонки (b): 8;
-
глубина паза (t): 16,5.
Цилиндрический выходной вал:
-
длина (l): 55;
-
диаметр (d): 35;
-
ширина шпонки (b): 10;
-
глубина паза (t): 38,5.
Варианты сборки
Наиболее распространённые варианты сборки: 11, 12, 13, 21, 22, 23, 31, 32, 33. Некоторые варианты изготавливаются только под заказ.
Расшифровка маркировки
Условное обозначение модели включает:
-
передаточное число;
-
вариант сборки;
-
межосевое расстояние;
-
климатическое исполнение.
Пример: ВК‑350‑16‑У2 означает:
-
ВК‑350 — модель редуктора;
-
16 — передаточное число;
-
У2 — климатическое исполнение (умеренный климат, категория размещения 2).
Требования к монтажу и эксплуатации
-
Обеспечить горизонтальность установки и жёсткое крепление к основанию.
-
Проверить соосность соединяемых валов перед монтажом.
-
Использовать рекомендованные смазочные материалы и соблюдать периодичность ТО.
-
Контролировать температуру корпуса (не выше +70 °C при номинальной нагрузке).
-
Следить за уровнем шума и вибрацией — их усиление может сигнализировать о неисправности.
-
Периодически проверять затяжку крепёжных элементов и состояние уплотнений.
Преимущества
-
высокий КПД (0,91);
-
надёжность и долговечность конструкции;
-
универсальность применения в крановых и подъёмных механизмах;
-
возможность реверсивной работы;
-
широкий диапазон передаточных чисел;
-
совместимость с различными типами муфт и приводов.
