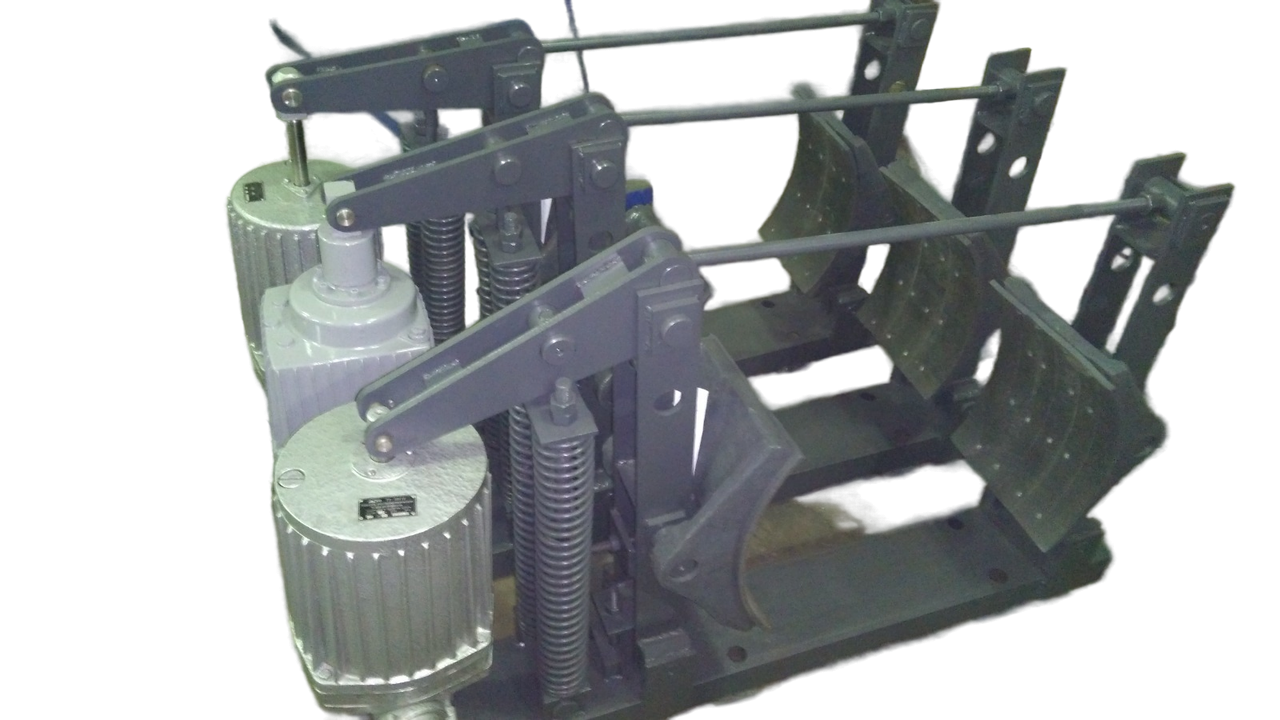

Тормоз колодочный ТКГ-700 с гидротолкателем ТЭ-200

дог.

Купить

Купить в 1 клик

Тормоз колодочный ТКГ‑700 с гидротолкателем ТЭ‑200: описание и характеристики

Назначение
Тормоз предназначен для:

остановки и фиксации валов подъёмно‑транспортных и промышленных механизмов в заторможенном состоянии;
удержания механизмов при отключённом приводе;
обеспечения безопасности работы крановых и иных грузоподъёмных систем.

Область применения
Используется на:

мостовых, башенных, козловых и портальных кранах;
лебёдках и подъёмных механизмах;
кран‑балках и приводных тележках;
конвейерах и транспортёрах тяжёлого режима;
оборудовании металлургической, горнодобывающей и строительной отраслей.

Состав конструкции
Тормоз состоит из двух ключевых частей:

Механическая часть — рамка тормоза с рычажным механизмом:
- основание с рычагами и колодками;
- главная замыкающая пружина;
- регулировочные болты, тяги и гайки;
- оси, втулки и шпильки шарнирных соединений;
- посадочные места под фрикционные накладки колодок.
Электрическая часть — гидротолкатель ТЭ‑200, обеспечивающий растормаживание.

Основные технические характеристики

Типоразмер: ТКГ‑700.
Диаметр тормозного шкива: $700 мм$ .
Максимальный тормозной момент: $8000 Н \cdot м$ .
Тип толкателя: ТЭ‑200 (электрогидротолкатель).
Род тока: переменный, частотой $50 Гц$ .
Номинальное напряжение: $220/380 В$ (возможны варианты $127/660/1140 В$ по заказу).
Потребляемая мощность толкателя: до $450 Вт$ .
Номинальное усилие на штоке толкателя: не менее $2000 Н$ .
Ход штока толкателя: $120 мм$ .
Время наложения колодок: не более $0, 6 с$ .
Масса нетто тормоза: не более $350 кг$ .
Климатическое исполнение: У2, Т (умеренный и тропический климат по ГОСТ 15150‑69).
Степень защиты: IP44.
Рабочий диапазон температур: от $- 40$ до $+ 40^{\circ} C$ .
Относительная влажность: до $80%$ при $20^{\circ} C$ .

Габаритные и установочные размеры (ориентировочные)

длина $L$ : $1570 мм$ ;
высота $H$ : $1010 мм$ ;
ширина $h$ : $465 мм$ ;
$A$ : $610 \pm 0, 8 мм$ ;
$A_{1}$ : $305 мм$ ;
$a$ : $150 \pm 0, 5 мм$ ;
$a_{1}$ : $150 \pm 0, 5 мм$ ;
$B$ : $298 мм$ ;
$b$ : $155 мм$ ;
$b_{1}$ : $280 мм$ ;
$b_{2}$ : $240 мм$ ;
диаметр $D$ : $700 мм$ ;
$d$ : $34 мм$ ;
$h_{1}$ : $116 мм$ ;
$S$ : $8 мм$ ;
$h_{2} (max)$ : $100 мм$ ;
$h_{2} (нач .)$ : $80 мм$ .

Принцип работы

Режим торможения (питание отключено):
- замыкающая пружина сжимается и прижимает рычаги к тормозному шкиву;
- колодки смыкаются, создавая тормозной момент ( $8000 Н \cdot м$ );
- вал механизма фиксируется в неподвижном состоянии.
Режим растормаживания (питание подано):
- гидротолкатель ТЭ‑200 срабатывает: поршень выдвигает шток вверх;
- шток преодолевает усилие пружины, разводит рычаги и освобождает шкив;
- механизм получает возможность вращаться.
Возврат в исходное положение (при отключении питания):
- пружина возвращает систему в исходное состояние, прижимая колодки к шкиву.

Требования к монтажу

Установка — вертикально (штоком толкателя вверх), с горизонтальной осью тормозного шкива.
Крепление — на жёсткой станине без перекосов.
При наружной установке обязателен защитный кожух от осадков и солнечной радиации.
Перед пуском проверить:
- соосность шкива и колодок;
- затяжку резьбовых соединений;
- состояние шарнирных узлов;
- целостность пружины и рычагов;
- герметичность гидротолкателя;
- уровень и чистоту трансформаторного масла в толкателе.

Техническое обслуживание

Регулярно проверять:
- износ фрикционных накладок колодок (замена при остаточной толщине < 30 % от номинальной);
- равномерность прилегания колодок к шкиву;
- затяжку резьбовых соединений;
- состояние шарнирных узлов (своевременная смазка);
- целостность пружины и рычагов;
- герметичность гидротолкателя;
- уровень и чистоту масла в толкателе.
Проводить настройку тормоза после замены колодок.
Контролировать ход штока толкателя (не менее $120 мм$ ).
Исключать перекосы и заедания подвижных частей.
Защищать от прямого попадания воды и агрессивных сред.

Критерии замены деталей
Тормоз подлежит ремонту или замене при:

трещинах или сквозных повреждениях рамы;
остаточной деформации, нарушающей соосность механизмов;
коррозии, снижающей прочность более чем на $10%$ ;
износе посадочных мест под рычаги или толкатель;
нарушении геометрии установочных размеров;
появлении люфтов в шарнирных соединениях;
снижении жёсткости конструкции, влияющем на эффективность торможения;
наличии вмятин или сколов, влияющих на прочность.

Условия эксплуатации

Температурный диапазон: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ .
Среда: невзрывоопасная, без агрессивных газов и паров, разрушающих металл и изоляцию.
Запылённость: не более $100 мг / м^{3}$ .
Высота над уровнем моря: до $1000 м$ .
Относительная влажность: до $80%$ при $20^{\circ} C$ .
Размещение: в помещении или на открытой площадке под навесом.

Нормативная база

ГОСТ 15150‑69 (климатические исполнения и размещение);
ГОСТ 24759‑81 (колодочные тормоза);
ТУ производителя (конкретные параметры уточняются в паспорте изделия).

Гарантия
Обычно составляет 1–2 года с даты ввода в эксплуатацию при соблюдении условий монтажа и обслуживания (уточняется у производителя/поставщика).
