ТОРМОЗНЫЕ РЕЗИСТОРЫ ОТ 0,5Вт ДО 3000 Вт
Тормозные резисторы (0,5 Вт – 3000 Вт): назначение, параметры и применение
Что такое тормозной резистор
Это пассивный электрокомпонент, предназначенный для рассеивания избыточной энергии в виде тепла при динамическом торможении электродвигателя. Используется в связке с частотным преобразователем (ЧП) или тормозным модулем.
Принцип работы
-
При торможении электродвигатель переходит в генераторный режим и отдаёт энергию в шину постоянного тока ЧП.
-
Без отвода этой энергии возникает перенапряжение, ведущее к аварии.
-
Тормозной резистор подключается через тормозной прерыватель и поглощает избыток энергии, предотвращая блокировку ЧП.
Основные функции
-
обеспечение быстрого и контролируемого торможения;
-
защита частотного преобразователя от перенапряжения;
-
снижение времени остановки инерционных механизмов;
-
повышение надёжности и ресурса привода.
Типовые области применения
-
подъёмно‑транспортные механизмы (краны, лифты, эскалаторы);
-
конвейеры и транспортёры;
-
центрифуги, мельницы, дымососы;
-
станки (токарные, сверлильные, шлифовальные);
-
миксеры, мешалки, роторные дробилки;
-
вентиляторы и тягодутьевые механизмы.
Ключевые технические параметры
-
Номинальная мощность (0,5 Вт – 3000 Вт) — определяет максимальную рассеиваемую энергию.
-
Сопротивление (от единиц Ом до сотен кОм) — подбирается под мощность ЧП и режим торможения.
-
Допустимое напряжение (обычно до 1000 В DC).
-
Температурный диапазон (типично −40 °C … +75 °C).
-
Степень защиты (IP00, IP20 и др.).
-
Материал корпуса (алюминий, керамика, сталь с покрытием).
-
Способ монтажа (на DIN‑рейку, панель, в шкаф).
Как выбрать тормозной резистор
-
Определите мощность ЧП и режим работы (частота пусков/торможений, инерционность нагрузки).
-
Рассчитайте требуемую мощность резистора:
-
для лёгких режимов — 20–50 % от мощности двигателя;
-
для тяжёлых режимов (частые торможения) — 80–100 % и более.
-
-
Выберите сопротивление по рекомендациям производителя ЧП (обычно указано в руководстве).
-
Учитывайте условия установки:
-
вентиляция и теплоотвод;
-
защита от пыли, влаги, агрессивных сред;
-
доступность для обслуживания.
-
Примеры моделей и ориентировочные параметры
-
Маломощные (0,5–100 Вт)
-
применение: малогабаритные приводы, сервосистемы;
-
сопротивление: 10 Ом – 10 кОм;
-
корпус: керамический или алюминиевый компактный.
-
-
Средней мощности (100–1000 Вт)
-
применение: конвейеры, насосы, вентиляторы;
-
сопротивление: 5–500 Ом;
-
корпус: алюминиевый радиатор, IP20.
-
-

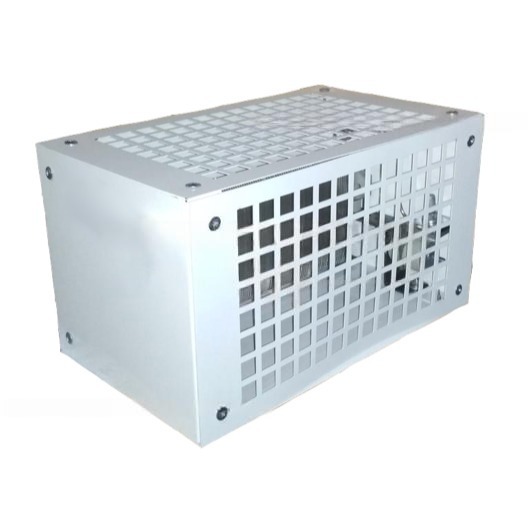

Высокой мощности (1000–3000 Вт)
-
применение: краны, тяжёлые станки, дробилки;
-
сопротивление: 2–50 Ом;
-
корпус: массивный алюминиевый или керамический, часто с креплением на панель;
-
пример: IBRC‑5‑3000‑IP00 (5 Ом, 3000 Вт).
-
Правила монтажа и эксплуатации
-
устанавливайте в вентилируемых шкафах или на открытых панелях с достаточным теплоотводом;
-
соблюдайте минимальные расстояния до других компонентов (указаны в паспорте);
-
используйте провода и клеммы, рассчитанные на ток и температуру;
-
регулярно проверяйте:
-
затяжку контактов;
-
чистоту поверхности резистора;
-
отсутствие механических повреждений;
-
-
не перекрывайте вентиляционные зазоры.
Меры безопасности
-
отключайте питание перед обслуживанием;
-
не касайтесь нагретых поверхностей;
-
не эксплуатируйте при повреждённом корпусе или изоляции;
-
соблюдайте нормы ЭМС и заземления.
Стандарты и сертификация
-
соответствие IEC/EN 60188, ГОСТ Р МЭК 60188‑2014;
-
декларирование/сертификация по ТР ТС 004/2011 (низковольтное оборудование)
