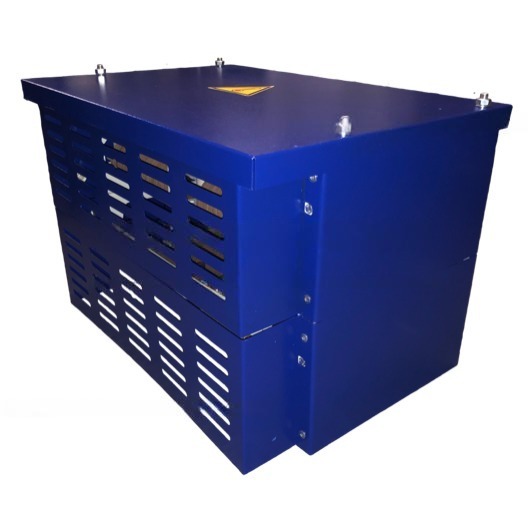

ТОРМОЗНЫЕ РЕЗИСТОРЫ ОТ 10000 Вт ДО 25000 Вт
Тормозные резисторы мощностью 10 000–25 000 Вт: технические характеристики и применение
Назначение
Тормозные резисторы данного диапазона мощностей предназначены для рассеивания избыточной энергии (в виде тепла) при динамическом торможении высокомощных электроприводов. Они:
-
защищают частотные преобразователи (ЧП) от перенапряжения;
-
обеспечивают контролируемое торможение тяжёлых инерционных механизмов;
-
повышают надёжность и ресурс приводного оборудования.
Принцип работы
-
При торможении электродвигатель переходит в генераторный режим, отдавая энергию в шину постоянного тока ЧП.
-
Тормозной резистор, подключённый через тормозной модуль, поглощает избыток энергии.
-
Энергия преобразуется в тепло и рассеивается, предотвращая аварийное отключение ЧП.
Ключевые области применения
-
тяжёлые крановые установки (портальные, мостовые, козловые краны большой грузоподъёмности);
-
металлургическое оборудование (прокатные станы, доменные печи, конвертеры);
-
горнодобывающая техника (экскаваторы, карьерные самосвалы, подъёмные установки);
-
нефтегазовое оборудование (мощные насосные станции, компрессоры);
-
крупные конвейеры и транспортёры (угольные, рудные, портальные);
-
испытательные стенды для мощных двигателей и генераторов;
-
ветрогенераторы и энергоустановки с рекуперативным торможением;
-
промышленные центрифуги и сепараторы высокой производительности.
Основные технические параметры
-
мощность рассеивания: 10 000–25 000 Вт;
-
сопротивление: 0,5–20 Ом (подбирается под параметры ЧП и нагрузки);
-
допустимое напряжение: до 1 200 В DC (в зависимости от модели);
-
температурный диапазон: −40 °C … +180 °C;
-
степень защиты: IP20–IP66 (в зависимости от исполнения);
-
период включения (ED): 20–60 % (для тяжёлых режимов);
-
материал корпуса: алюминий, керамика, нержавеющая сталь, композиты;
-
способ охлаждения: естественное, принудительное воздушное, жидкостное;
-
монтаж: на раму, в шкаф, на стену, на фундамент.
Конструктивные типы тормозных резисторов
-
Проволочные (намоточные)
-
нихромовая или фехралевая проволока на керамическом/металлическом каркасе;
-
высокая термостойкость и долговечность;
-
большие габариты, требуют свободного пространства для теплоотвода.
-
-
Металлокерамические
-
комбинация керамической основы и металлического резистивного слоя;
-
компактнее проволочных, устойчивы к циклическим нагрузкам;
-
подходят для умеренных и тяжёлых режимов.
-
-
С принудительным воздушным охлаждением
-
встроенный вентилятор или внешний обдув;
-
для мощностей 15 000–25 000 Вт;
-
требуют регулярного обслуживания (чистка, замена вентиляторов).
-
-
С жидкостным охлаждением
-
теплообменник с циркуляцией теплоносителя (вода/антифриз);
-
максимальная мощность и плотность рассеивания;
-
сложность монтажа и обслуживания, высокая стоимость.
-
-
Модульные (секционные)
-
набор отдельных блоков, соединяемых последовательно/параллельно;
-
гибкость настройки сопротивления и мощности;
-
удобство замены отдельных секций.
-
Как выбрать тормозной резистор
-
Определите мощность ЧП и характер нагрузки (инерционность, частота торможений, длительность циклов).
-
Рассчитайте требуемую мощность резистора:
-
для лёгких режимов: 60–80 % от мощности двигателя;
-
для тяжёлых режимов: 100–150 % и более.
-
-
Выберите сопротивление по рекомендациям производителя ЧП (учитывается напряжение шины и ток торможения).
-
Учитывайте условия установки:
-
вентиляция и теплоотвод;
-
защита от пыли, влаги, агрессивных сред;
-
доступность для обслуживания;
-
сейсмические и вибрационные нагрузки.
-
-
Проверьте совместимость с тормозным модулем (встроенным или внешним).
-
Учтите запас мощности (20–40 %) для компенсации погрешностей расчёта и старения компонентов.
Типовые модели и параметры
-
10 000–12 000 Вт
-
сопротивление: 2–10 Ом;
-
корпус: алюминиевый радиатор, IP20–IP54;
-
охлаждение: естественное или принудительное воздушное;
-
применение: краны средней грузоподъёмности, конвейеры.
-
-
12 000–18 000 Вт
-
сопротивление: 1–5 Ом;
-
корпус: массивный алюминиевый или металлокерамический;
-
охлаждение: принудительное воздушное;
-
применение: тяжёлые краны, прокатные станы.
-
-
18 000–25 000 Вт
-
сопротивление: 0,5–3 Ом;
-
корпус: нержавеющая сталь или композиты, IP54–IP66;
-
охлаждение: жидкостное или усиленное воздушное;
-
применение: сверхтяжёлые механизмы, нефтегазовое оборудование.
-
Схемы подключения
-
Прямое подключение — для ЧП со встроенным тормозным модулем (клеммы «+» или «PB»).
-
Через выносной модуль — для ЧП без встроенного модуля (обязательно соблюдение полярности).
-
Комбинированное подключение (последовательное/параллельное) — для масштабирования мощности или сопротивления.
Правила монтажа и эксплуатации
-
Устанавливайте в вентилируемых помещениях или шкафах с принудительной вентиляцией.
-
Соблюдайте минимальные расстояния до других компонентов (указаны в паспорте).
-
Используйте термостойкие кабели и шины соответствующего сечения.
-
Установите защиту от перегрева (термодатчик, реле).
-
Регулярно проверяйте:
-
затяжку контактов и крепёжных элементов;
-
чистоту поверхности резистора и вентиляционных решёток;
-
отсутствие механических повреждений;
-
работу системы охлаждения (если есть).
-
-
При установке в закрытом шкафу обеспечьте:
-
принудительную вентиляцию;
-
датчики температуры;
-
аварийное отключение при перегреве.
-
Меры безопасности
-
отключайте питание перед обслуживанием;
-
не касайтесь нагретых поверхностей (температура может превышать 150 °C);
-
не эксплуатируйте при повреждённом корпусе или изоляции;
-
соблюдайте нормы ЭМС и заземления;
-
не перекрывайте вентиляционные зазоры;
-
используйте средства индивидуальной защиты при обслуживании.
.
