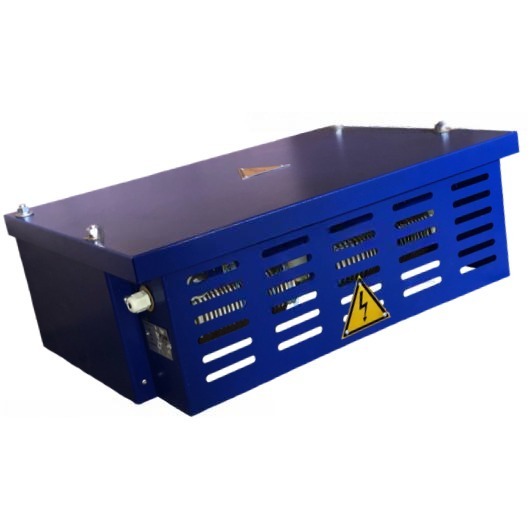

ТОРМОЗНЫЕ РЕЗИСТОРЫ ОТ 3000Вт ДО 10000 Вт
Тормозные резисторы мощностью 3 000–10 000 Вт: подробное описание
Назначение
Тормозные резисторы этой мощности предназначены для рассеивания избыточной энергии (в виде тепла) при динамическом торможении высокомощных электродвигателей. Они защищают частотные преобразователи (ЧП) от перенапряжения и обеспечивают:
-
контролируемое торможение инерционных механизмов;
-
сохранность силовых элементов ЧП;
-
стабильность работы системы при резких изменениях нагрузки.
Принцип работы
-
При торможении электродвигатель переходит в генераторный режим и отдаёт энергию в шину постоянного тока ЧП.
-
Тормозной резистор, подключённый через тормозной модуль, поглощает избыток энергии.
-
Энергия преобразуется в тепло и рассеивается, предотвращая аварийное отключение ЧП.
Ключевые области применения
-
крановые механизмы (мостовые, козловые, портальные краны);
-
подъёмное оборудование (лифты, эскалаторы большой грузоподъёмности);
-
тяжёлые конвейеры и транспортёры;
-
промышленные мельницы и дробилки;
-
мощные вентиляторы и дымососы;
-
металлургическое оборудование (прокатные станы, печи);
-
нефтегазовое оборудование (насосы высокого давления);
-
испытательные стенды для крупных двигателей.
Основные технические параметры
-
мощность рассеивания: 3 000–10 000 Вт;
-
сопротивление: 1–100 Ом (подбирается под параметры ЧП и нагрузки);
-
допустимое напряжение: до 1 000 В DC;
-
температурный диапазон: −40 °C … +150 °C;
-
степень защиты: IP20–IP65 (в зависимости от исполнения);
-
период включения (ED): 10–40 % (для тяжёлых режимов);
-
материал корпуса: алюминий, керамика, сталь с термостойким покрытием;
-
способ монтажа: на раму, в шкаф, на стену, с принудительным охлаждением.
Виды тормозных резисторов (по конструкции)
-
Проволочные (намоточные)
-
нихромовая проволока на керамическом или металлическом каркасе;
-
высокий теплоотвод, но большие габариты;
-
надёжность и долговечность.
-
-
Металлокерамические
-
комбинация керамической основы и металлического слоя;
-
высокая термостойкость и устойчивость к циклическим нагрузкам;
-
компактнее проволочных.
-
-
С принудительным охлаждением
-
встроенный вентилятор или жидкостное охлаждение;
-
для максимальной мощности (8 000–10 000 Вт);
-
требуют регулярного обслуживания.
-
Как выбрать тормозной резистор
-
Определите мощность ЧП и характер нагрузки (инерционность, частота торможений).
-
Рассчитайте требуемую мощность резистора:
-
для лёгких режимов: 50–70 % от мощности двигателя;
-
для тяжёлых режимов: 80–120 % и более.
-
-
Выберите сопротивление по рекомендациям производителя ЧП (учитывается напряжение шины и ток торможения).
-
Учитывайте условия установки:
-
вентиляция и теплоотвод;
-
защита от пыли, влаги, агрессивных сред;
-
доступность для обслуживания.
-
-
Проверьте совместимость с тормозным модулем (встроенным или внешним).
Типовые модели и параметры
-
3 000–5 000 Вт
-
сопротивление: 5–50 Ом;
-
корпус: алюминиевый радиатор, IP20–IP54;
-
применение: краны средней грузоподъёмности, конвейеры.
-
-
5 000–8 000 Вт
-
сопротивление: 2–20 Ом;
-
корпус: массивный алюминиевый или металлокерамический;
-
применение: тяжёлые краны, прокатные станы, мельницы.
-
-
8 000–10 000 Вт
-
сопротивление: 1–10 Ом;
-
корпус: с принудительным охлаждением (вентилятор/жидкость), IP54–IP65;
-
применение: сверхтяжёлые механизмы, нефтегазовое оборудование.
-
Схемы подключения
-
Прямое подключение — для ЧП со встроенным тормозным модулем (клеммы «+» или «PB»).
-
Через выносной модуль — для ЧП без встроенного модуля (обязательно соблюдение полярности).
-
Комбинированное подключение (последовательное/параллельное) — для увеличения мощности или сопротивления.
Правила монтажа и эксплуатации
-
Устанавливайте в вентилируемых шкафах или на открытых панелях с достаточным теплоотводом.
-
Соблюдайте минимальные расстояния до других компонентов (указаны в паспорте).
-
Используйте термостойкие кабели подходящего сечения.
-
Установите защиту от перегрева (термодатчик, реле).
-
Регулярно проверяйте:
-
затяжку контактов;
-
чистоту поверхности резистора;
-
отсутствие механических повреждений;
-
работу системы охлаждения (если есть).
-
-
При установке в закрытом шкафу обеспечьте принудительную вентиляцию.
Меры безопасности
-
отключайте питание перед обслуживанием;
-
не касайтесь нагретых поверхностей;
-
не эксплуатируйте при повреждённом корпусе или изоляции;
-
соблюдайте нормы ЭМС и заземления;
-
не перекрывайте вентиляционные зазоры.
Стандарты и сертификация
-
соответствие IEC/EN 60188, ГОСТ Р МЭК 60188‑2014;
-
декларирование/сертификация по ТР ТС 004/2011 (низковольтное оборудование).
