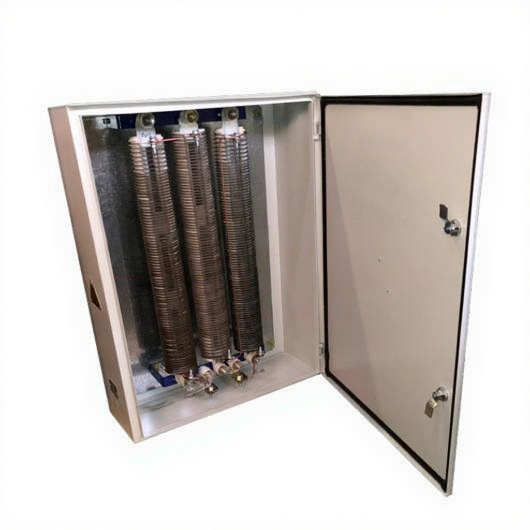

ТОРМОЗНЫЕ РЕЗИСТОРЫ В ШКАФУ IP54

дог.

Что такое IP54
IP54 — это степень защиты электрооборудования по международному стандарту IEC 60529, означающая:

5 — частичная защита от пыли (некоторое проникновение допустимо, не нарушает работу);
4 — защита от брызг воды, падающих под любым углом.

Такие шкафы подходят для эксплуатации в условиях:

Назначение тормозных резисторов в шкафу IP54
Обеспечивают:

безопасное рассеивание избыточной энергии при динамическом торможении электродвигателей;
защиту частотных преобразователей (ЧП) от перенапряжения;
контролируемое торможение инерционных механизмов в неблагоприятных условиях среды.

Области применения

подъёмно‑транспортное оборудование (краны, лифты, эскалаторы);
конвейеры и транспортёры в пыльных/влажных цехах;
вентиляционные и тягодутьевые установки;
насосные станции;
металлообрабатывающие и деревообрабатывающие станки;
оборудование пищевой и химической промышленности (при отсутствии агрессивных паров).

Конструктивные особенности

Шкаф:
- корпус из оцинкованной или нержавеющей стали;
- уплотнённые дверцы и кабельные вводы;
- вентиляционные решётки с защитными жалюзи (против брызг и пыли);
- заземляющие клеммы.
Резисторы внутри шкафа:
- проволочные или металлокерамические элементы;
- крепёж на изолированных кронштейнах;
- датчики температуры (термопары, терморезисторы);
- принудительные вентиляторы (опционально).
Подключение:
- клеммные колодки с защитой от случайного прикосновения;
- маркировка цепей;
- возможность ввода кабелей сверху/снизу.

Основные технические параметры

мощность резисторов: от 100 Вт до 50 000 Вт+ (в зависимости от модели шкафа);
сопротивление: 0,1 Ом – 10 кОм (подбирается под ЧП и нагрузку);
рабочее напряжение: до 1 000 В DC;
температура эксплуатации: −20 °C … +60 °C (зависит от исполнения);
вентиляция: естественная или принудительная (с фильтрами);
габариты шкафа: подбираются под мощность и количество резисторов.

Преимущества исполнения IP54

защита от пыли — снижает риск коротких замыканий и перегрева;
устойчивость к брызгам воды — допускает установку в зонах с повышенной влажностью;
механическая прочность — выдерживает удары и вибрации промышленного окружения;
удобство обслуживания — дверцы с замками, съёмные панели;
соответствие стандартам безопасности (IEC, ГОСТ).

Типовые модели и примеры

Маломощные комплекты (100–1 000 Вт)
- шкаф габаритами 300×400×200 мм;
- естественные охлаждение;
- применение: малые станки, насосы.
Средней мощности (1 000–10 000 Вт)
- шкаф 600×800×400 мм;
- принудительная вентиляция с фильтрами;
- применение: конвейеры, крановые тележки.
Высокой мощности (10 000–50 000 Вт+)
- шкаф 1 000×1 200×600 мм и более;
- комбинированное охлаждение (вентиляторы + теплоотводы);
- применение: тяжёлые краны, прокатные станы.

Правила монтажа

Устанавливайте шкаф в местах с достаточным пространством для вентиляции (зазоры ≥ 100 мм).
Обеспечьте надёжное заземление корпуса.
Вводите кабели через уплотнённые вводы, герметизируйте соединения.
При принудительной вентиляции разместите фильтры и обеспечьте их регулярную чистку.
Подключите датчики температуры к системе аварийного отключения.
Проверьте затяжку клемм и крепёжных элементов.

Эксплуатация и обслуживание

Меры безопасности

Стандарты и сертификация
