Вентилятор ВЦ 4-75-3,15

дог.

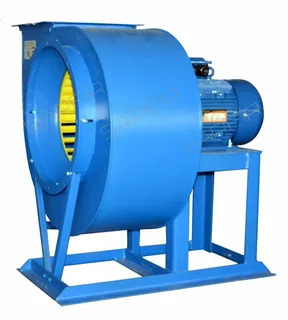

Вентилятор ВЦ 4-75-3,15

Радиальный (центробежный) вентилятор низкого давления для систем вентиляции, воздушного отопления и других производственных и санитарно‑технических целей.

Основные характеристики

Тип давления: низкое.
Всасывание: одностороннее.
Корпус: спиральный поворотный («улитка»).
Диаметр рабочего колеса: 315 мм (3,15 дм).
Количество лопаток: 12, загнуты назад.
Направление вращения: правое и левое.
Конструктивное исполнение: 1 (с непосредственным соединением с двигателем).
Материал корпуса (базовое исполнение): углеродистая сталь.
Температура окружающей среды: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ , для тропического исполнения — до $+ 45^{\circ} C$ .
Максимальная температура рабочей среды: $+ 80^{\circ} C$ (для общепромышленных), до $+ 200^{\circ} C$ для теплостойких моделей (Ж2).
Содержание пыли в перемещаемой среде: не более 100 мг/м³.
Агрессивность среды: не выше агрессивности воздуха по отношению к углеродистой стали.
Напряжение питания: 380 В.
Виброизоляторы: ДО-38, 4 шт. в комплекте.
Гарантия: 1–2 года в зависимости от поставщика.

Варианты исполнения

Н (общепромышленное): углеродистая сталь.
К1 (коррозионностойкое): нержавеющая сталь.
Ж2 (теплостойкое): углеродистая сталь, выдерживает до $+ 200^{\circ} C$ .
В (взрывозащищённое): разнородные металлы (углеродистая сталь + латунь) или алюминиевые сплавы.
Комбинированные: К1Ж2, ВК1 и др.

Модели и параметры в рабочей зоне

Мощность двигателя	Частота вращения	Производительность	Полное давление	Масса (без двигателя)
0,18 кВт	1500 об/мин	750–1790 м³/ч	230–90 Па	~29 кг
0,25 кВт	1500 об/мин	1000–1950 м³/ч	315–163 Па	~30 кг
0,37 кВт	1500 об/мин	1080–2250 м³/ч	375–178 Па	~30 кг
0,75 кВт	1415 об/мин	1900–2400 м³/ч	620–490 Па	36,6 кг
1,1 кВт	3000 об/мин	1440–3500 м³/ч	900–360 Па	~30 кг
1,5 кВт	3000 об/мин	2100–3700 м³/ч	1100–550 Па	~34 кг
2,2 кВт	3000 об/мин	2170–4510 м³/ч	1500–700 Па	40 кг

Акустические характеристики (для модели 0,75/1500)

Суммарный уровень звуковой мощности: не более 80 дБ.
Октавные уровни звуковой мощности (не более):
- 63 Гц — 74 дБ;
- 125 Гц — 72 дБ;
- 250 Гц — 74 дБ;
- 500 Гц — 70 дБ;
- 1000 Гц — 70 дБ;
- 2000 Гц — 63 дБ;
- 4000 Гц — 55 дБ;
- 8000 Гц — 49 дБ.

На стороне всасывания уровни на 3 дБ ниже, на границах рабочего участка — на 3 дБ выше.

Габаритные и установочные размеры (мм)

Ширина (B1): 586.
Высота (H): 613.
Глубина (L): 665.
Диаметр присоединительного патрубка (D): 325.
Другие присоединительные размеры: D1 = 219, A2 = 255, B2 = 225 и т. д.

Применение

Вентилятор подходит для:

приточной и вытяжной вентиляции производственных, общественных и жилых зданий;
систем воздушного отопления;
кондиционирования воздуха;
перемещения неагрессивных газовых смесей без абразивных частиц, волокон и липких веществ;
локальных и крупных инженерных комплексов.

Условия монтажа

стационарная установка в составе вентиляционных систем;
крепление на жёстком основании с использованием виброизоляторов ДО-38;
подключение к воздуховодам согласно проектной документации;
климатическое исполнение У и Т по ГОСТ 15150, категории размещения 1, 2, 3.
