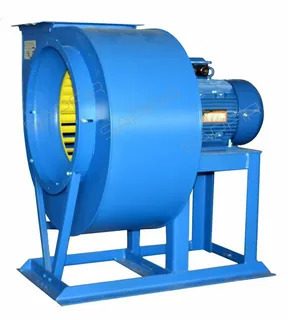

Вентилятор ВЦ 4-75-8

дог.

Вентилятор ВЦ 4-75-8

Радиальный (центробежный) вентилятор низкого давления для систем вентиляции, воздушного отопления и других производственных и санитарно‑технических целей. Изготавливается по 1‑й (с непосредственным соединением с двигателем) или 5-й (с ременным приводом и подшипниковым узлом) конструктивной схеме.

Основные характеристики

Тип давления: низкое.
Всасывание: одностороннее.
Корпус: спиральный поворотный («улитка»), угол поворота варьируется от 0° до 315° с кратностью 45°.
Диаметр рабочего колеса: 800 мм (8 дм).
Количество лопаток: 12–13, загнуты назад (снижают уровень шума и повышают устойчивость работы).
Направление вращения: правое и левое.
Материал корпуса (базовое исполнение): углеродистая или оцинкованная сталь.
Температура окружающей среды: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ , до $+ 45^{\circ} C$ для тропического исполнения.
Максимальная температура рабочей среды:
- $+ 80^{\circ} C$ — общепромышленное исполнение;
- до $+ 200^{\circ} C$ — теплостойкое исполнение (Ж2);
- до $+ 600^{\circ} C$ — исполнение для дымоудаления.
Содержание пыли в перемещаемой среде: не более 100 мг/м³ (0,1 г/м³).
Агрессивность среды: не выше агрессивности воздуха по отношению к углеродистой стали.
Напряжение питания: 380 В, 50 Гц.
Виброизоляторы: ДО‑42, 5 шт. в комплекте.
Гарантийный срок: 24 месяца.
Производительность: от 8100 м³/ч до 32 400 м³/ч.
Полное давление: 253–2150 Па (в зависимости от модели и режима работы).

Варианты исполнения

Н (общепромышленное): углеродистая/оцинкованная сталь.
К1 (коррозионностойкое): нержавеющая сталь (08Х18Н10/12Х18Н10Т).
Ж2 (теплостойкое): углеродистая сталь, выдерживает до $+ 200^{\circ} C$ .
В (взрывозащищённое): разнородные металлы (углеродистая сталь + латунь) или алюминиевые сплавы.
ВКЗ (взрывозащищённое из алюминия).
ВК1 (взрывозащищённое коррозионностойкое).
Для дымоудаления: выдерживают температуру перемещаемой среды до $+ 600^{\circ} C$ .

Модели и параметры в рабочей зоне (исполнение 1)

Относительный диаметр колеса	Частота вращения, об/мин	Мощность двигателя, кВт	Производительность, м³/ч	Полное давление, Па	Масса (без двигателя), кг
0,9	960	4	8100–19 000	700–275	250
0,95	960	5,5	11 600–19 000	840–435	285
1,0	725	2,2	8200–15 300	520–380	255
1,0	960	5,5	11 100–21 600	990–640	285
1,05	725	3	8800–18 100	650–445	260
1,1	725	4	8900–18 200	780–360	290

Акустические характеристики

Суммарный уровень звуковой мощности (со стороны нагнетания, при номинальном режиме):

1000 об/мин: ~96 дБА;
1500 об/мин: ~95 дБА.

Октавные уровни звуковой мощности (для 1000 об/мин):

63 Гц — 89 дБ;
125 Гц — 91 дБ;
250 Гц — 99 дБ;
500 Гц — 92 дБ;
1000 Гц — 90 дБ;
2000 Гц — 88 дБ;
4000 Гц — 80 дБ;
8000 Гц — 71 дБ.

Примечания:

На стороне всасывания уровни на 3 дБ ниже приведённых значений.
На границах рабочего участка уровни на 3 дБ выше номинального режима.

Габаритные и присоединительные размеры (мм)

Размеры зависят от положения корпуса. Пример для положения Пр0°, Л0°:

Длина (L): ~1300.
Ширина (B): ~1150.
Высота (H): ~1200.
Диаметр присоединительного патрубка (D): 815.
Диаметр фланца (D1): 835.
Расстояние между отверстиями (t): 500.
Количество отверстий (N): 24.
Диаметр отверстий (d): 11.

Дополнительная комплектация (по запросу)

гибкие вставки;
виброизоляторы;
частотные преобразователи;
щит управления;
защитные кожухи для электродвигателей.

Применение

Вентилятор подходит для:

приточной и вытяжной вентиляции крупных производственных, общественных и жилых зданий;
систем воздушного отопления и кондиционирования;
перемещения воздуха и неагрессивных газовых смесей без абразивных частиц, волокон и липких веществ;
стационарных систем вентиляции с параллельной работой нескольких вентиляторов;
систем дымоудаления (специальное исполнение);
объектов с высокой степенью загрязнения воздуха, где требуется быстрое перемещение больших объёмов газообразных смесей.

Условия монтажа

стационарная установка в составе вентиляционных систем;
крепление на жёстком основании с использованием виброизоляторов ДО‑42;
подключение к воздуховодам согласно проектной документации;
климатическое исполнение У и Т по ГОСТ 15150, категории размещения 1, 2, 3 (при условии защиты электропривода от осадков и солнечного воздействия).
