Вентилятор ВЦ 4-75-6,3

дог.

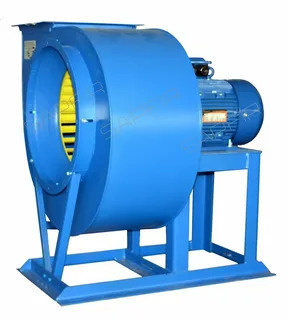

Вентилятор ВЦ 4-75-6,3

Радиальный (центробежный) вентилятор низкого давления для систем вентиляции и воздушного отопления. Изготавливается по 1‑й конструктивной схеме (рабочее колесо напрессовано на вал двигателя) либо по схеме № 5 (с клиноременной передачей и подшипниковым узлом).

Основные характеристики

Тип давления: низкое.
Всасывание: одностороннее.
Корпус: спиральный поворотный («улитка»), может поворачиваться в 6 положениях с шагом 45° (от 0° до 315°).
Диаметр рабочего колеса: 630 мм (6,3 дм).
Количество лопаток: 12–13, загнуты назад (снижают уровень шума и повышают устойчивость работы).
Направление вращения: правое и левое.
Материал корпуса (базовое исполнение): углеродистая или оцинкованная сталь.
Температура окружающей среды: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ .
Максимальная температура рабочей среды:
- $+ 80^{\circ} C$ — общепромышленное исполнение;
- до $+ 200^{\circ} C$ — теплостойкое исполнение (Ж2);
- до $+ 600^{\circ} C$ — исполнение для дымоудаления.
Содержание пыли в перемещаемой среде: не более 100 мг/м³.
Агрессивность среды: не выше агрессивности воздуха по отношению к углеродистой стали.
Напряжение питания: 380 В, 50 Гц.
Виброизоляторы: ДО‑40, 5 шт. в комплекте.
Гарантия: 2 года.
Производительность: от 4700 м³/ч до 17 800 м³/ч (в зависимости от модели).
Полное давление: 350–885 Па (в зависимости от режима работы).

Варианты исполнения

Н (общепромышленное): углеродистая/оцинкованная сталь.
К1 (коррозионностойкое): нержавеющая сталь (08Х18Н10/12Х18Н10Т).
Ж2 (теплостойкое): углеродистая сталь, выдерживает до $+ 200^{\circ} C$ .
В (взрывозащищённое): разнородные металлы (углеродистая сталь + латунь) или алюминиевые сплавы.
ВКЗ (взрывозащищённое из алюминия).
ВК1 (взрывозащищённое коррозионностойкое).
Для дымоудаления: выдерживают температуру перемещаемой среды до $+ 600^{\circ} C$ .

Модели и параметры в рабочей зоне

Мощность двигателя	Частота вращения, об/мин	Производительность, м³/ч	Полное давление, Па	Масса (без двигателя), кг
1,1 кВт	1000	4700–7300	380–350	122
2,2 кВт	1000	5500–11 000	610–360	137
3,0 кВт	1000	6200–11 500	750–530	~145
4,0 кВт	1500	7200–12 300	885–780	~155
5,5 кВт	1500	9000–17 500	~1100–900	~165

Акустические характеристики

Суммарный уровень звуковой мощности зависит от частоты вращения:

1000 об/мин: ~85 дБ;
1500 об/мин: ~95 дБ.

Октавные уровни звуковой мощности (для 1000 об/мин):

63 Гц — 78 дБ;
125 Гц — 82 дБ;
250 Гц — 90 дБ;
500 Гц — 83 дБ;
1000 Гц — 81 дБ;
2000 Гц — 79 дБ;
4000 Гц — 71 дБ;
8000 Гц — 62 дБ.

Примечания:

На стороне всасывания уровни на 3 дБ ниже приведённых значений.
На границах рабочего участка уровни на 3 дБ выше номинального режима.

Габаритные и присоединительные размеры (мм)

Длина (L): 1150.
Ширина (B): 1060.
Высота (H): 1180.
Диаметр присоединительного патрубка (D): 640.
Диаметр фланца (D1): 660.
Расстояние между отверстиями (t): 400.
Количество отверстий (N): 20.
Диаметр отверстий (d): 11.

Применение

Вентилятор подходит для:

приточной и вытяжной вентиляции производственных, общественных и жилых зданий;
систем воздушного отопления и кондиционирования;
перемещения воздуха и неагрессивных газовых смесей без абразивных частиц, волокон и липких веществ;
стационарных систем вентиляции с параллельной работой нескольких вентиляторов;
систем дымоудаления (специальное исполнение);
объектов с умеренным энергопотреблением, где требуется стабильный воздухообмен.

Условия монтажа

стационарная установка в составе вентиляционных систем;
крепление на жёстком основании с использованием виброизоляторов ДО‑40;
подключение к воздуховодам согласно проектной документации;
климатическое исполнение У и Т по ГОСТ 15150, категории размещения 1, 2, 3 (при условии защиты электропривода от осадков и солнечного воздействия).
