Вентилятор ВЦ 4-75-5

дог.

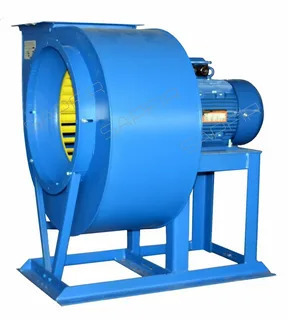

Вентилятор ВЦ 4-75-5

Радиальный (центробежный) вентилятор низкого давления для систем вентиляции и воздушного отопления. Изготавливается по 1‑й конструктивной схеме: рабочее колесо установлено непосредственно на валу электродвигателя.

Основные характеристики

Тип давления: низкое.
Всасывание: одностороннее.
Корпус: спиральный поворотный («улитка»), может поворачиваться в 6 положениях с шагом 45° (от 0° до 315°).
Диаметр рабочего колеса: 500 мм (5 дм).
Количество лопаток: 12–13, загнуты назад (снижают уровень шума и повышают устойчивость работы).
Направление вращения: правое и левое.
Материал корпуса (базовое исполнение): углеродистая или оцинкованная сталь.
Температура окружающей среды: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ .
Максимальная температура рабочей среды: $+ 80^{\circ} C$ (общепромышленное исполнение), до $+ 200^{\circ} C$ для теплостойких моделей (Ж2), до $+ 600^{\circ} C$ для моделей дымоудаления.
Содержание пыли в перемещаемой среде: не более 100 мг/м³.
Агрессивность среды: не выше агрессивности воздуха по отношению к углеродистой стали.
Напряжение питания: 380 В.
Виброизоляторы: ДО‑39, 4 шт. в комплекте.
Гарантия: 1–2 года в зависимости от поставщика.
Производительность: от 1950 м³/ч до 8900 м³/ч.
Полное давление: 215–880 Па (в зависимости от модели и режима работы).

Варианты исполнения

Н (общепромышленное): углеродистая/оцинкованная сталь.
К1 (коррозионностойкое): нержавеющая сталь (08Х18Н10/12Х18Н10Т).
Ж2 (теплостойкое): углеродистая сталь, выдерживает до $+ 200^{\circ} C$ .
В (взрывозащищённое): разнородные металлы (углеродистая сталь + латунь) или алюминиевые сплавы.
ВКЗ (взрывозащищённое из алюминия).
ВК1 (взрывозащищённое коррозионностойкое).
Для дымоудаления: выдерживают температуру перемещаемой среды до $+ 600^{\circ} C$ .

Модели и параметры в рабочей зоне

Мощность двигателя	Частота вращения, об/мин	Производительность, м³/ч	Полное давление, Па	Масса (без двигателя), кг
0,55 кВт	960	1950–4600	265–107	79
1,1 кВт	960	2700–4900	330–165	79
0,75 кВт	960	2600–5250	370–180	87
1,1 кВт	960	3700–5900	450–207	91
1,1 кВт	1450	2970–7000	620–245	82
1,5 кВт	1450	4200–7300	750–375	86
2,2 кВт	1450	3950–7900	860–440	93
3,0 кВт	1450	4200–8900	1050–470	106
3,0 кВт	1450	4450–8800	1200–620	106

Акустические характеристики

Суммарный уровень звуковой мощности зависит от частоты вращения:

960 об/мин: ~78 дБ;
1450 об/мин: ~89 дБ.

Октавные уровни звуковой мощности (для 1450 об/мин):

63 Гц — 80 дБ;
125 Гц — 84 дБ;
250 Гц — 92 дБ;
500 Гц — 85 дБ;
1000 Гц — 83 дБ;
2000 Гц — 81 дБ;
4000 Гц — 73 дБ;
8000 Гц — 64 дБ.

Примечания:

На стороне всасывания уровни на 3 дБ ниже приведённых значений.
На границах рабочего участка уровни на 3 дБ выше номинального режима.

Габаритные и присоединительные размеры (мм)

Размеры зависят от положения корпуса. Примеры для некоторых положений:

Положение Пр0°, Л0°:

Ширина (B): 915.
Высота (H): 347.
Глубина (Lmax): 1030.

Положение Пр135°, Л135°:

Ширина (B): 1035.
Высота (H): 479.
Глубина (Lmax): 1030.

Присоединительные размеры:

Диаметр патрубка (D): 510.
Диаметр фланца (D1): 530.
Расстояние между отверстиями (t): 300.
Количество отверстий (N): 16.
Диаметр отверстий (d): 9.

Применение

Вентилятор подходит для:

приточной и вытяжной вентиляции производственных, общественных и жилых зданий;
систем воздушного отопления и кондиционирования;
перемещения воздуха и неагрессивных газовых смесей без абразивных частиц, волокон и липких веществ;
стационарных систем вентиляции с параллельной работой нескольких вентиляторов;
систем дымоудаления (специальное исполнение).

Условия монтажа

стационарная установка в составе вентиляционных систем;
крепление на жёстком основании с использованием виброизоляторов ДО‑39;
подключение к воздуховодам согласно проектной документации;
климатическое исполнение У и Т по ГОСТ 15150, категории размещения 1, 2, 3 (при условии защиты электропривода от осадков и солнечного воздействия).
