Вентилятор ВЦ 4-75-4

дог.

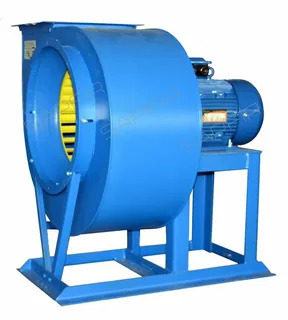

Вентилятор ВЦ 4-75-4

Радиальный (центробежный) вентилятор низкого давления для систем вентиляции и воздушного отопления производственных, общественных и жилых зданий. Изготавливается по 1‑й конструктивной схеме: рабочее колесо соединенино непосредственно с валом двигателя.

Основные характеристики

Тип давления: низкое.
Всасывание: одностороннее.
Корпус: спиральный поворотный («улитка»), может поворачиваться в 6 положениях с шагом 45° (от 0° до 315°).
Диаметр рабочего колеса: 400 мм (4 дм).
Количество лопаток: 12–13, загнуты назад (снижают уровень шума и повышают устойчивость работы).
Направление вращения: правое и левое.
Материал корпуса (базовое исполнение): углеродистая или оцинкованная сталь.
Температура окружающей среды: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ .
Максимальная температура рабочей среды: $+ 80^{\circ} C$ (общепромышленное исполнение), до $+ 200^{\circ} C$ для теплостойких моделей (Ж2).
Содержание пыли в перемещаемой среде: не более 100 мг/м³.
Агрессивность среды: не выше агрессивности воздуха по отношению к углеродистой стали.
Напряжение питания: 380 В.
Виброизоляторы: ДО‑39, 4 шт. в комплекте.
Гарантия: 1–2 года в зависимости от поставщика.
Масса (без двигателя): до 48 кг.

Варианты исполнения

Н (общепромышленное): углеродистая/оцинкованная сталь.
К1 (коррозионностойкое): нержавеющая сталь (08Х18Н10/12Х18Н10Т).
Ж2 (теплостойкое): углеродистая сталь, выдерживает до $+ 200^{\circ} C$ .
В (взрывозащищённое): разнородные металлы (углеродистая сталь + латунь) или алюминиевые сплавы.
ВКЗ (взрывозащищённое из алюминия).
ВК1 (взрывозащищённое коррозионностойкое).

Модели и параметры в рабочей зоне

Мощность двигателя	Частота вращения	Производительность	Полное давление	Масса (без двигателя)
0,18 кВт	1000 об/мин	1,4–2,6 тыс. м³/ч	175–100 Па	~48 кг
0,25 кВт	1000 об/мин	1,4–2,7 тыс. м³/ч	210–120 Па	~39 кг
0,37 кВт	1000 об/мин	1,35–2,7 тыс. м³/ч	210–115 Па	—
0,55 кВт	1000 об/мин	1,45–2,8 тыс. м³/ч	220–120 Па	—
0,75 кВт	1000 об/мин	1,45–2,95 тыс. м³/ч	240–140 Па	—
0,55 кВт	1500 об/мин	1,9–3,7 тыс. м³/ч	425–240 Па	95 кг
0,75 кВт	1500 об/мин	2,1–4,0 тыс. м³/ч	490–290 Па	47 кг
1,1 кВт	1500 об/мин	2,1–4,1 тыс. м³/ч	550–320 Па	—
1,5 кВт	1500 об/мин	2,25–4,45 тыс. м³/ч	575–340 Па	—
4,0 кВт	3000 об/мин	3,8–7,5 тыс. м³/ч	2060–1275 Па	—
5,5 кВт	3000 об/мин	4,3–8,3 тыс. м³/ч	2200–1250 Па	~107 кг
7,5 кВт	3000 об/мин	4,3–8,3 тыс. м³/ч	2200–1250 Па	48 кг

Акустические характеристики

Суммарный уровень звуковой мощности зависит от частоты вращения:

1000 об/мин: ~73 дБ;
1500 об/мин: ~82 дБ;
3000 об/мин: ~101 дБ.

Октавные уровни звуковой мощности (для 1500 об/мин):

63 Гц — 75 дБ;
125 Гц — 77 дБ;
250 Гц — 85 дБ;
500 Гц — 78 дБ;
1000 Гц — 76 дБ;
2000 Гц — 74 дБ;
4000 Гц — 66 дБ;
8000 Гц — 57 дБ.

Габаритные и присоединительные размеры (мм)

Ширина (A): 738–740.
Высота (H): 777–780.
Глубина (Lmax): 699–730.
Диаметр присоединительного патрубка (D1): 405–410.
Другие размеры: A1 = 260–261, H1 = 500, L = 209, B1 = 310, B2 = 280 и т. д.

Применение

Вентилятор подходит для:

приточной и вытяжной вентиляции;
систем воздушного отопления и кондиционирования;
перемещения воздуха и неагрессивных газовых смесей без абразивных частиц, волокон и липких веществ;
стационарных систем в производственных, общественных и жилых зданиях;
локальных и крупных инженерных комплексов.

Условия монтажа

стационарная установка в составе вентиляционных систем;
крепление на жёстком основании с использованием виброизоляторов ДО‑39;
подключение к воздуховодам согласно проектной документации;
климатическое исполнение У и Т по ГОСТ 15150, категории размещения 1, 2, 3 (при условии защиты электропривода от осадков и солнечного воздействия).
