Вентилятор ВЦ 4-75-8-05

дог.

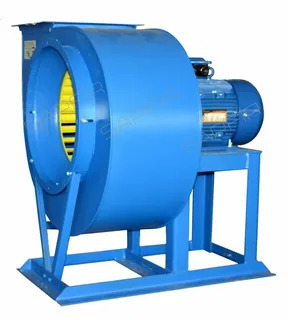

Вентилятор ВЦ 4-75-8-05

Радиальный (центробежный) вентилятор низкого давления, исполнение 5 (с ременным приводом и подшипниковым узлом). Предназначен для систем вентиляции, воздушного отопления и других санитарно-технических и производственных целей.

Основные характеристики

Тип давления: низкое.
Всасывание: одностороннее.
Корпус: спиральный поворотный («улитка»), угол поворота варьируется от 0° до 315° с кратностью 45°.
Диаметр рабочего колеса: 800 мм (8 дм).
Относительный диаметр колеса: варьируется в зависимости от модели (0,9–1,1).
Количество лопаток: 12–13, загнуты назад (снижают уровень шума и повышают устойчивость работы).
Направление вращения: правое и левое.
Материал корпуса (базовое исполнение): углеродистая или оцинкованная сталь.
Температура окружающей среды: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ , до $+ 45^{\circ} C$ для тропического исполнения.
Максимальная температура рабочей среды:
- $+ 80^{\circ} C$ — общепромышленное исполнение;
- до $+ 200^{\circ} C$ — теплостойкое исполнение (Ж2);
- до $+ 600^{\circ} C$ — исполнение для дымоудаления.
Содержание пыли в перемещаемой среде: не более 100 мг/м³ (0,1 г/м³).
Агрессивность среды: не выше агрессивности воздуха по отношению к углеродистой стали.
Напряжение питания: 380 В, 50 Гц.
Виброизоляторы: ДО‑42, 5 шт. в комплекте.
Гарантийный срок: 24 месяца.
Производительность: от 4500 м³/ч до 27 500 м³/ч.
Полное давление: 108–1630 Па (в зависимости от модели и режима работы).

Варианты исполнения

Н (общепромышленное): углеродистая/оцинкованная сталь.
К1 (коррозионностойкое): нержавеющая сталь (08Х18Н10/12Х18Н10Т).
Ж2 (теплостойкое): углеродистая сталь, выдерживает до $+ 200^{\circ} C$ .
В (взрывозащищённое): разнородные металлы (углеродистая сталь + латунь) или алюминиевые сплавы.
ВКЗ (взрывозащищённое из алюминия).
ВК1 (взрывозащищённое коррозионностойкое).
Для дымоудаления: выдерживают температуру перемещаемой среды до $+ 600^{\circ} C$ .

Модели и параметры в рабочей зоне (исполнение 5)

Относительный диаметр колеса	Частота вращения, об/мин	Мощность двигателя, кВт	Производительность, тыс. м³/ч	Полное давление, Па	Масса (без двигателя), кг
1,0	495	0,75	4,5–11,0	253–108	349
1,0	575	1,1	5,2–12,8	245–144	349
1,0	640	1,5	5,8–14,1	430–175	349
1,0	735	2,2	6,8–16,1	550–240	349
1,0	815	3,0	7,4–18,0	690–285	349
1,0	900	4,0	8,2–20,0	830–350	349
1,0	1000	5,5	9,1–22,1	1040–430	349
1,0	1120	7,5	10,2–25,0	1300–530	349
1,0	1280	11,0	11,7–27,5	1630–700	349

Акустические характеристики

Суммарный уровень звуковой мощности (со стороны нагнетания, при номинальном режиме):

1500 об/мин: ~95 дБА.

Октавные уровни звуковой мощности (для 1500 об/мин):

63 Гц — 90 дБ;
125 Гц — 92 дБ;
250 Гц — 98 дБ;
500 Гц — 95 дБ;
1000 Гц — 92 дБ;
2000 Гц — 90 дБ;
4000 Гц — 83 дБ;
8000 Гц — 74 дБ.

Примечания:

На стороне всасывания уровни на 3 дБ ниже приведённых значений.
На границах рабочего участка уровни на 3 дБ выше номинального режима.

Габаритные и присоединительные размеры (мм)

Размеры зависят от положения корпуса. Пример для положения Пр0°, Л0°:

Длина (L): ~1300.
Ширина (B): ~1150.
Высота (H): ~1200.
Диаметр присоединительного патрубка (D): 815.
Диаметр фланца (D1): 835.
Расстояние между отверстиями (t): 500.
Количество отверстий (N): 24.
Диаметр отверстий (d): 11.

Преимущества исполнения 5

Возможность регулировки частоты вращения рабочего колеса за счёт смены шкивов.
Разделение двигателя и рабочего колеса снижает нагрузку на вал двигателя.
Увеличенный ресурс работы подшипникового узла.
Удобство обслуживания и ремонта: доступ к ремённой передаче и подшипникам без демонтажа всего агрегата.

Применение

Вентилятор подходит для:

приточной и вытяжной вентиляции крупных промышленных объектов, складов, торговых центров;
систем воздушного отопления и кондиционирования больших помещений;
перемещения воздуха и неагрессивных газовых смесей без абразивных частиц, волокон и липких веществ;
стационарных систем вентиляции с параллельной работой нескольких вентиляторов;
систем дымоудаления (специальное исполнение);
объектов с необходимостью гибкой настройки производительности (за счёт ременной передачи).

Условия монтажа

стационарная установка в составе вентиляционных систем;
крепление на жёстком основании с использованием виброизоляторов ДО‑42;
подключение к воздуховодам согласно проектной документации;
климатическое исполнение У и Т по ГОСТ 15150, категории размещения 1, 2, 3 (при условии защиты электропривода от осадков и солнечного воздействия).
